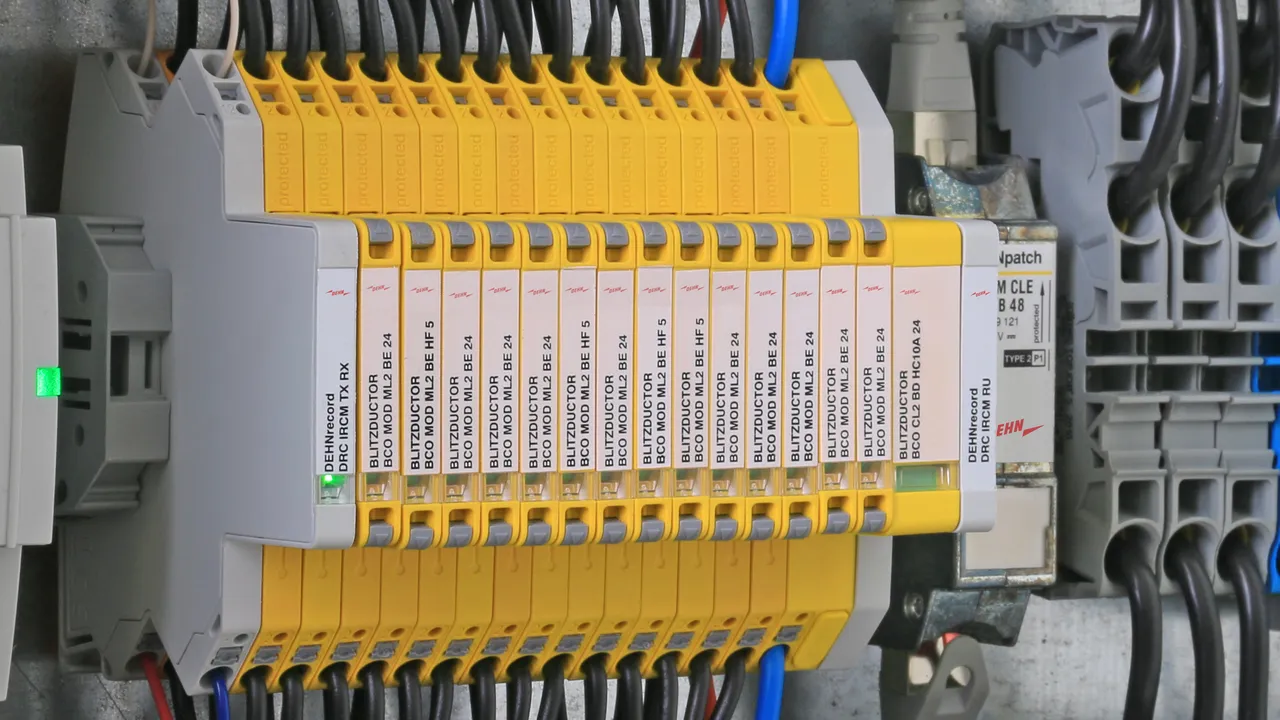

BLITZDUCTORconnect – Modular

Universell einsetzbarer Blitzstrom- und Überspannungs-Ableiter

Zum Schutz von MSR-Kreisen, Bus- und Telekommunikationssystemen
Hohes Gesamt-Ableitvermögen 3 kA (10/350 µs), 10 kA (8/20 µs)
Maximale Stoßstrombelastbarkeit (8/20µs) I_max bis 20 kA
Niedrige Schutzpegel, auch für Endgeräteschutz geeignet

Ableiter teilbar in Modul und Basisteil

Schneller und einfacher Leitungsanschluss durch Push-In-Anschlusstechnik
Alle Schutzkomponenten im Modul integriert
Beidseitige secR Entriegelungstasten für den sicheren Modulwechsel
Hohe Anlagenverfügbarkeit durch Failsafe-Verhalten

Funktionsoptimiertes Gerätedesign in 6 mm Baubreite

Im Modul integrierter LifeCheck und optische Statusanzeige
Einfache Status-Fernmeldung mit optionaler FM-Einheit
Werkzeugloses Trennen des Signalkreises für Wartungszwecke
Vibrations- und schockgeprüft für den sicheren Betrieb

Details

**Schnell geprüft – auf einen Blick**
Integrierte Anzeige zur einfachen und schnellen Wartung

lorem ipsum — **Schnell geprüft – auf einen Blick**
Integrierte Anzeige zur einfachen und schnellen Wartung

**Sicher verriegelt – exakt entfernt**
Beidseitige secR Entriegelungstasten für das sichere Handling

**Connect = Protect**
Einfache Statusmeldung mit Überwachungseinheit für Ableitergruppen

**Höchste Anlagenverfügbarkeit**
Zulassungen für den Einsatz in eigensicheren Messkreisen

BCO ML2 B 180

Platzsparender, modularer Blitzstrom-Ableiter in 6 mm Baubreite und Push-in-Anschlusstechnik mit Statusanzeige zum Schutz von 2 Einzeladern für den Blitzschutz-Potentialausgleich sowie die Ausführung einer indirekten Erdung geschirmter Leitungen. Mit Signaltrennung für Wartungszwecke.

1 Product

Part No. 927210 BCO ML2 B 180

GTIN 4013364405585, Customs tariff No. (EU): 85363010, Gross weight: 57.75 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Blitzstrom-Ableiter BLITZDUCTORconnect ML2 B 180
modularer, steckbarer Blitzstrom-Ableiter
zum Schutz von 2 Einzeladern für den
Blitzschutz-Potentialausgleich sowie die Ausführung
einer indirekten Erdung geschirmter Leitungen
geprüft nach EN/IEC 61643-21 und energetisch
koordiniert nach IEC 61643-22
Ableiterklasse Type 1
Impulskategorie: C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 180,0 V DC / 127,0 V AC
Nennstrom bei 80°C: 1,2 A
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
mit Signaltrennung für Wartungszwecke
Leitungsanschluss: Push-in

Fabrikat: DEHN
Typ: BCO ML2 B 180
Art.-Nr.: 927210
oder gleichwertig.

Certificates

Technical data

Ableiterklasse	A
Nennspannung (U_N )	180 V
Höchste Dauerspannung DC (U_C )	180 V
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	0 Ohm
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Details siehe: www.dehn.de

Ableiterklasse	A
Impulskategorie	D1, C2, C3
Nennspannung (U_N )	180 V
Höchste Dauerspannung DC (U_C )	180 V
Höchste Dauerspannung AC (U_C )	127 V
Nennstrom (I_L )	1,2 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 1100 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 800 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 950 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 700 V
Serienimpedanz pro Ader	0 Ohm
Grenzfrequenz Ad-Ad bei 100 Ohm (f_G )	150 MHz
Kapazität Ad-Ad (C)	≤ 10 pF
Kapazität Ad-PG (C)	≤ 13 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart	IP 20
Anschluss Eingang / Ausgang	Push-in / Push-in
Anschlussquerschnitt eindrähtig	0,2-2,5 mm²
Anschlussquerschnitt feindrähtig	0,2-2,5 mm²
Erdung über	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-Klassifizierung	bis SIL3 ^*)
ATEX-Zulassungen	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-Zulassungen	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Erweiterte technische Daten:	---------------------------------
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_P )	≤ 700 V
^*) Details siehe: www.dehn.de

Product 927210 was added to Notepad.

Go to Notepad

Product 927210 was added to the cart.

Go to Web-Shop

BCO ML2 BE

Platzsparender, modularer Kombi-Ableiter in 6 mm Baubreite und Push-in-Anschlusstechnik mit Statusanzeige zum Schutz von 2 Einzeladern mit gemeinsamen Bezugspotential sowie unsymmetrischer Schnittstellen. Mit Signaltrennung für Wartungszwecke.

4 Products

Part No. 927222 BCO ML2 BE 12

GTIN 4013364405592, Customs tariff No. (EU): 85363010, Gross weight: 59.19 g, PU: 1.00 Stk.

Predecessor

Images

Additional information

CAD files

Kombi-Ableiter BLITZDUCTORconnect ML2 BE 12
modularer, steckbarer Kombi-Ableiter
zum Schutz von 2 Einzeladern mit gemeinsamen
Bezugspotential sowie unsymmetrischer Schnittstellen
geprüft nach EN/IEC 61643-21 und energetisch
koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P1
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 15,0 V DC / 10,6 V AC
Nennstrom bei 70°C: 0,75 A
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
mit Signaltrennung für Wartungszwecke
Leitungsanschluss: Push-in

Fabrikat: DEHN
Typ: BCO ML2 BE 12
Art.-Nr.: 927222
oder gleichwertig.

Certificates

Technical data

Ableiterklasse	M
Nennspannung (U_N )	12 V
Höchste Dauerspannung DC (U_C )	15 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	1,4 MHz
Zulassungen	UL 479B, CSA, ATEX, IECEx, CCC, SIL
^*) Details siehe: www.dehn.de

Ableiterklasse	M
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	12 V
Höchste Dauerspannung DC (U_C )	15 V
Höchste Dauerspannung AC (U_C )	10,6 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 48 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 45 V
Schutzpegel Ad-Ad bei I_nC1 (U_P )	≤ 48 V
Schutzpegel Ad-PG bei I_nC1 (U_P )	≤ 45 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 38 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 20 V
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	1,4 MHz
Kapazität Ad-Ad (C)	≤ 2,5 nF
Kapazität Ad-PG (C)	≤ 4 nF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart	IP 20
Anschluss Eingang / Ausgang	Push-in / Push-in
Anschlussquerschnitt eindrähtig	0,2-2,5 mm²
Anschlussquerschnitt feindrähtig	0,2-2,5 mm²
Erdung über	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL 479B, CSA, ATEX, IECEx, CCC, SIL
SIL-Klassifizierung	bis SIL3 ^*)
ATEX-Zulassungen	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-Zulassungen	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Erweiterte technische Daten:	---------------------------------
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_P )	≤ 20 V
^*) Details siehe: www.dehn.de

Product 927222 was added to Notepad.

Go to Notepad

Product 927222 was added to the cart.

Go to Web-Shop

Part No. 927224 BCO ML2 BE 24

GTIN 4013364405608, Customs tariff No. (EU): 85363010, Gross weight: 59.68 g, PU: 1.00 Stk.

Predecessor

Images

Additional information

CAD files

Kombi-Ableiter BLITZDUCTORconnect ML2 BE 24
modularer, steckbarer Kombi-Ableiter
zum Schutz von 2 Einzeladern mit gemeinsamen
Bezugspotential sowie unsymmetrischer Schnittstellen
geprüft nach EN/IEC 61643-21 und energetisch
koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P1
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 33,0 V DC / 23,3 V AC
Nennstrom bei 70°C: 0,75 A
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
mit Signaltrennung für Wartungszwecke
Leitungsanschluss: Push-in

Fabrikat: DEHN
Typ: BCO ML2 BE 24
Art.-Nr.: 927224
oder gleichwertig.

Certificates

Technical data

Ableiterklasse	M
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	33 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	3,4 MHz
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Details siehe: www.dehn.de

Ableiterklasse	M
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	33 V
Höchste Dauerspannung AC (U_C )	23,3 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 90 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 75 V
Schutzpegel Ad-Ad bei I_nC1 (U_P )	≤ 90 V
Schutzpegel Ad-PG bei I_nC1 (U_P )	≤ 75 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 85 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 45 V
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	3,4 MHz
Kapazität Ad-Ad (C)	≤ 1 nF
Kapazität Ad-PG (C)	≤ 2 nF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart	IP 20
Anschluss Eingang / Ausgang	Push-in / Push-in
Anschlussquerschnitt eindrähtig	0,2-2,5 mm²
Anschlussquerschnitt feindrähtig	0,2-2,5 mm²
Erdung über	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-Klassifizierung	bis SIL3 ^*)
ATEX-Zulassungen	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-Zulassungen	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Erweiterte technische Daten:	---------------------------------
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_P )	≤ 45 V
^*) Details siehe: www.dehn.de

Product 927224 was added to Notepad.

Go to Notepad

Product 927224 was added to the cart.

Go to Web-Shop

Part No. 927225 BCO ML2 BE 48

GTIN 4013364405615, Customs tariff No. (EU): 85363010, Gross weight: 58.22 g, PU: 1.00 Stk.

Predecessor

Images

Additional information

CAD files

Kombi-Ableiter BLITZDUCTORconnect ML2 BE 48
modularer, steckbarer Kombi-Ableiter
zum Schutz von 2 Einzeladern mit gemeinsamen
Bezugspotential sowie unsymmetrischer Schnittstellen
geprüft nach EN/IEC 61643-21 und energetisch
koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P1
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 54,0 V DC / 38,1 V AC
Nennstrom bei 70°C: 0,75 A
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
mit Signaltrennung für Wartungszwecke
Leitungsanschluss: Push-in

Fabrikat: DEHN
Typ: BCO ML2 BE 48
Art.-Nr.: 927225
oder gleichwertig.

Certificates

Technical data

Ableiterklasse	M
Nennspannung (U_N )	48 V
Höchste Dauerspannung DC (U_C )	54 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	5 MHz
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Details siehe: www.dehn.de

Ableiterklasse	M
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	48 V
Höchste Dauerspannung DC (U_C )	54 V
Höchste Dauerspannung AC (U_C )	38,1 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 140 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 90 V
Schutzpegel Ad-Ad bei I_nC1 (U_P )	≤ 140 V
Schutzpegel Ad-PG bei I_nC1 (U_P )	≤ 90 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 130 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 68 V
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	5 MHz
Kapazität Ad-Ad (C)	≤ 1 nF
Kapazität Ad-PG (C)	≤ 1,5 nF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart	IP 20
Anschluss Eingang / Ausgang	Push-in / Push-in
Anschlussquerschnitt eindrähtig	0,2-2,5 mm²
Anschlussquerschnitt feindrähtig	0,2-2,5 mm²
Erdung über	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-Klassifizierung	bis SIL3 ^*)
ATEX-Zulassungen	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-Zulassungen	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Erweiterte technische Daten:	---------------------------------
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_P )	≤ 68 V
^*) Details siehe: www.dehn.de

Product 927225 was added to Notepad.

Go to Notepad

Product 927225 was added to the cart.

Go to Web-Shop

Part No. 927227 BCO ML2 BE 180

GTIN 4013364468658, Customs tariff No. (EU): 85363010, Gross weight: 58.85 g, PU: 1.00 Stk.

Predecessor

Images

Additional information

CAD files

Kombi-Ableiter BLITZDUCTORconnect ML2 BE 180
modularer, steckbarer Kombi-Ableiter
zum Schutz von 2 Einzeladern mit gemeinsamen
Bezugspotential sowie unsymmetrischer Schnittstellen
geprüft nach EN/IEC 61643-21 und energetisch
koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P1
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 180 V DC / 127 V AC
Nennstrom bei 70°C: 0,5 A
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
mit Signaltrennung für Wartungszwecke
Leitungsanschluss: Push-in

Fabrikat: DEHN
Typ: BCO ML2 BE 180
Art.-Nr.: 927227
oder gleichwertig.

Certificates

Technical data

Ableiterklasse	M
Nennspannung (U_N )	180 V
Höchste Dauerspannung DC (U_C )	180 V
Nennstrom bei 70 °C (I_L )	0,5 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	1,8 Ohm
Grenzfrequenz Ad-Ad (f_G )	10 MHz
Zulassungen	UL 497B, SIL
^*) Details siehe: www.dehn.de

Ableiterklasse	M
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	180 V
Höchste Dauerspannung DC (U_C )	180 V
Höchste Dauerspannung AC (U_C )	127 V
Nennstrom bei 70 °C (I_L )	0,5 A
Nennstrom bei 40 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 630 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 450 V
Schutzpegel Ad-Ad bei I_nC1 (U_P )	≤ 630 V
Schutzpegel Ad-PG bei I_nC1 (U_P )	≤ 450 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 460 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 230 V
Serienimpedanz pro Ader	1,8 Ohm
Grenzfrequenz Ad-Ad (f_G )	10 MHz
Kapazität Ad-Ad (C)	≤ 250 pF
Kapazität Ad-PG (C)	≤ 450 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart	IP 20
Anschluss Eingang / Ausgang	Push-in / Push-in
Anschlussquerschnitt eindrähtig	0,2-2,5 mm²
Anschlussquerschnitt feindrähtig	0,2-2,5 mm²
Erdung über	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL 497B, SIL
SIL-Klassifizierung	bis SIL3 ^*)
Erweiterte technische Daten:	---------------------------------
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_P )	≤ 230 V
^*) Details siehe: www.dehn.de

Product 927227 was added to Notepad.

Go to Notepad

Product 927227 was added to the cart.

Go to Web-Shop

BCO ML2 BD

Platzsparender, modularer Kombi-Ableiter in 6 mm Baubreite und Push-in-Anschlusstechnik mit Statusanzeige zum Schutz von 1 Doppelader erdpotentialfreier symmetrischer Schnittstellen. Mit Signaltrennung für Wartungszwecke.

4 Products

Part No. 927242 BCO ML2 BD 12

GTIN 4013364405622, Customs tariff No. (EU): 85363010, Gross weight: 58.35 g, PU: 1.00 Stk.

Predecessor

Images

Additional information

CAD files

Kombi-Ableiter BLITZDUCTORconnect ML2 BD 12
modularer, steckbarer Kombi-Ableiter
zum Schutz einer Doppelader erdpotentialfreier
symmetrischer Schnittstellen
geprüft nach EN/IEC 61643-21 und
energetisch koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P2
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 15,0 V DC / 10,6 V AC
Nennstrom bei 70°C: 0,75 A
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
mit Signaltrennung für Wartungszwecke
Leitungsanschluss: Push-in

Fabrikat: DEHN
Typ: BCO ML2 BD 12
Art.-Nr.: 927242
oder gleichwertig.

Certificates

Technical data

Ableiterklasse	L
Nennspannung (U_N )	12 V
Höchste Dauerspannung DC (U_C )	15 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	2,6 MHz
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Details siehe: www.dehn.de

Ableiterklasse	L
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	12 V
Höchste Dauerspannung DC (U_C )	15 V
Höchste Dauerspannung AC (U_C )	10,6 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 32 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 600 V
Schutzpegel Ad-Ad bei I_nC1 (U_P )	≤ 32 V
Schutzpegel Ad-PG bei I_nC1 (U_P )	≤ 600 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 20 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 600 V
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	2,6 MHz
Kapazität Ad-Ad (C)	≤ 2,5 nF
Kapazität Ad-PG (C)	≤ 16 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart	IP 20
Anschluss Eingang / Ausgang	Push-in / Push-in
Anschlussquerschnitt eindrähtig	0,2-2,5 mm²
Anschlussquerschnitt feindrähtig	0,2-2,5 mm²
Erdung über	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-Klassifizierung	bis SIL3 ^*)
ATEX-Zulassungen	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-Zulassungen	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Erweiterte technische Daten:	---------------------------------
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_P )	≤ 600 V
^*) Details siehe: www.dehn.de

Product 927242 was added to Notepad.

Go to Notepad

Product 927242 was added to the cart.

Go to Web-Shop

Part No. 927244 BCO ML2 BD 24

GTIN 4013364405639, Customs tariff No. (EU): 85363010, Gross weight: 58.64 g, PU: 1.00 Stk.

Predecessor

Images

Additional information

CAD files

Kombi-Ableiter BLITZDUCTORconnect ML2 BD 24
modularer, steckbarer Kombi-Ableiter
zum Schutz einer Doppelader erdpotentialfreier
symmetrischer Schnittstellen
geprüft nach EN/IEC 61643-21 und
energetisch koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P2
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 36,0 V DC / 25,4 V AC
Nennstrom bei 70°C: 0,75 A
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
mit Signaltrennung für Wartungszwecke
Leitungsanschluss: Push-in

Fabrikat: DEHN
Typ: BCO ML2 BD 24
Art.-Nr.: 927244
oder gleichwertig.

Certificates

Technical data

Ableiterklasse	L
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	36 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	5,8 MHz
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Details siehe: www.dehn.de

Ableiterklasse	L
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	36 V
Höchste Dauerspannung AC (U_C )	25,4 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 57 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 600 V
Schutzpegel Ad-Ad bei I_nC1 (U_P )	≤ 57 V
Schutzpegel Ad-PG bei I_nC1 (U_P )	≤ 600 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 46 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 600 V
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	5,8 MHz
Kapazität Ad-Ad (C)	≤ 1,5 nF
Kapazität Ad-PG (C)	≤ 16 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart	IP 20
Anschluss Eingang / Ausgang	Push-in / Push-in
Anschlussquerschnitt eindrähtig	0,2-2,5 mm²
Anschlussquerschnitt feindrähtig	0,2-2,5 mm²
Erdung über	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-Klassifizierung	bis SIL3 ^*)
ATEX-Zulassungen	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-Zulassungen	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Erweiterte technische Daten:	---------------------------------
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_P )	≤ 600 V
^*) Details siehe: www.dehn.de

Product 927244 was added to Notepad.

Go to Notepad

Product 927244 was added to the cart.

Go to Web-Shop

Part No. 927245 BCO ML2 BD 48

GTIN 4013364405646, Customs tariff No. (EU): 85363010, Gross weight: 58.49 g, PU: 1.00 Stk.

Predecessor

Images

Additional information

CAD files

Kombi-Ableiter BLITZDUCTORconnect ML2 BD 48
modularer, steckbarer Kombi-Ableiter
zum Schutz einer Doppelader erdpotentialfreier
symmetrischer Schnittstellen
geprüft nach EN/IEC 61643-21 und
energetisch koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P2
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 56,0 V DC / 39,6 V AC
Nennstrom bei 70°C: 0,75 A
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
mit Signaltrennung für Wartungszwecke
Leitungsanschluss: Push-in

Fabrikat: DEHN
Typ: BCO ML2 BD 48
Art.-Nr.: 927245
oder gleichwertig.

Certificates

Technical data

Ableiterklasse	L
Nennspannung (U_N )	48 V
Höchste Dauerspannung DC (U_C )	56 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	7,2 MHz
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Details siehe: www.dehn.de

Ableiterklasse	L
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	48 V
Höchste Dauerspannung DC (U_C )	56 V
Höchste Dauerspannung AC (U_C )	39,6 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 90 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 600 V
Schutzpegel Ad-Ad bei I_nC1 (U_P )	≤ 90 V
Schutzpegel Ad-PG bei I_nC1 (U_P )	≤ 600 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 70 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 600 V
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	7,2 MHz
Kapazität Ad-Ad (C)	≤ 1 nF
Kapazität Ad-PG (C)	≤ 16 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart	IP 20
Anschluss Eingang / Ausgang	Push-in / Push-in
Anschlussquerschnitt eindrähtig	0,2-2,5 mm²
Anschlussquerschnitt feindrähtig	0,2-2,5 mm²
Erdung über	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-Klassifizierung	bis SIL3 ^*)
ATEX-Zulassungen	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-Zulassungen	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Erweiterte technische Daten:	---------------------------------
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_P )	≤ 600 V
^*) Details siehe: www.dehn.de

Product 927245 was added to Notepad.

Go to Notepad

Product 927245 was added to the cart.

Go to Web-Shop

Part No. 927247 BCO ML2 BD 180

GTIN 4013364468665, Customs tariff No. (EU): 85363010, Gross weight: 58.92 g, PU: 1.00 Stk.

Predecessor

Images

Additional information

CAD files

Kombi-Ableiter BLITZDUCTORconnect ML2 BD 180
modularer, steckbarer Kombi-Ableiter
zum Schutz einer Doppelader erdpotentialfreier
symmetrischer Schnittstellen
geprüft nach EN/IEC 61643-21 und
energetisch koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P2
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 180 V DC / 127 V AC
Nennstrom bei 70°C: 0,5 A
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
mit Signaltrennung für Wartungszwecke
Leitungsanschluss: Push-in

Fabrikat: DEHN
Typ: BCO ML2 BD 180
Art.-Nr.: 927247
oder gleichwertig.

Certificates

Technical data

Ableiterklasse	L
Nennspannung (U_N )	180 V
Höchste Dauerspannung DC (U_C )	180 V
Nennstrom bei 70 °C (I_L )	0,5 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	1,8 Ohm
Grenzfrequenz Ad-Ad (f_G )	10 MHz
Zulassungen	UL 497B, SIL
^*) Details siehe: www.dehn.de

Ableiterklasse	L
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	180 V
Höchste Dauerspannung DC (U_C )	180 V
Höchste Dauerspannung AC (U_C )	127 V
Nennstrom bei 70 °C (I_L )	0,5 A
Nennstrom bei 40 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 420 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 800 V
Schutzpegel Ad-Ad bei I_nC1 (U_P )	≤ 420 V
Schutzpegel Ad-PG bei I_nC1 (U_P )	≤ 800 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 240 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 700 V
Serienimpedanz pro Ader	1,8 Ohm
Grenzfrequenz Ad-Ad (f_G )	10 MHz
Kapazität Ad-Ad (C)	≤ 450 pF
Kapazität Ad-PG (C)	≤ 20 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart	IP 20
Anschluss Eingang / Ausgang	Push-in / Push-in
Anschlussquerschnitt eindrähtig	0,2-2,5 mm²
Anschlussquerschnitt feindrähtig	0,2-2,5 mm²
Erdung über	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL 497B, SIL
SIL-Klassifizierung	bis SIL3 ^*)
Erweiterte technische Daten:	---------------------------------
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_P )	≤ 700 V
^*) Details siehe: www.dehn.de

Product 927247 was added to Notepad.

Go to Notepad

Product 927247 was added to the cart.

Go to Web-Shop

BCO ML2 BE HF

Platzsparender, modularer Kombi-Ableiter in 6 mm Baubreite und Push-in-Anschlusstechnik mit Statusanzeige zum Schutz von 2 Einzeladern hochfrequenter Übertragungen mit gemeinsamen Bezugspotential sowie unsymmetrischer Schnittstellen. Mit Signaltrennung für Wartungszwecke.

2 Products

Part No. 927270 BCO ML2 BE HF 5

GTIN 4013364405653, Customs tariff No. (EU): 85363010, Gross weight: 58.57 g, PU: 1.00 Stk.

Predecessor

Images

Additional information

CAD files

Kombi-Ableiter BLITZDUCTORconnect ML2 BE HF 5
modularer, steckbarer Kombi-Ableiter
zum Schutz von 2 Einzeladern hochfrequenter
Übertragungen mit gemeinsamen Bezugspotential
sowie unsymmetrischer Schnittstellen
geprüft nach EN/IEC 61643-21 und energetisch
koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P1
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 8,5 V DC / 6,0 V AC
Nennstrom bei 70°C: 0,75 A
Grenzfrequenz 100 MHz
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
mit Signaltrennung für Wartungszwecke
Leitungsanschluss: Push-in

Fabrikat: DEHN
Typ: BCO ML2 BE HF 5
Art.-Nr.: 927270
oder gleichwertig.

Certificates

Technical data

Ableiterklasse	M
Nennspannung (U_N )	5 V
Höchste Dauerspannung DC (U_C )	8,5 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	1 Ohm
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Details siehe: www.dehn.de

Ableiterklasse	M
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	5 V
Höchste Dauerspannung DC (U_C )	8,5 V
Höchste Dauerspannung AC (U_C )	6,0 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 50 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 70 V
Schutzpegel Ad-Ad bei I_nC1 (U_P )	≤ 50 V
Schutzpegel Ad-PG bei I_nC1 (U_P )	≤ 70 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 15 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 15 V
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-PG (f_G )	100 MHz
Kapazität Ad-Ad (C)	≤ 20 pF
Kapazität Ad-PG (C)	≤ 23 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart	IP 20
Anschluss Eingang / Ausgang	Push-in / Push-in
Anschlussquerschnitt eindrähtig	0,2-2,5 mm²
Anschlussquerschnitt feindrähtig	0,2-2,5 mm²
Erdung über	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-Klassifizierung	bis SIL3 ^*)
ATEX-Zulassungen	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-Zulassungen	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Erweiterte technische Daten:	---------------------------------
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_P )	≤ 15 V
^*) Details siehe: www.dehn.de

Product 927270 was added to Notepad.

Go to Notepad

Product 927270 was added to the cart.

Go to Web-Shop

Part No. 927274 BCO ML2 BE HF 24

GTIN 4013364468559, Customs tariff No. (EU): 85363010, Gross weight: 58.30 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Kombi-Ableiter BLITZDUCTORconnect ML2 BE HF 24
modularer, steckbarer Kombi-Ableiter
zum Schutz von 2 Einzeladern hochfrequenter
Übertragungen mit gemeinsamen Bezugspotential
sowie unsymmetrischer Schnittstellen
geprüft nach EN/IEC 61643-21 und energetisch
koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P1
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 36 V DC / 25,4 V AC
Nennstrom bei 70°C: 0,75 A
Grenzfrequenz 100 MHz
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
mit Signaltrennung für Wartungszwecke
Leitungsanschluss: Push-in

Fabrikat: DEHN
Typ: BCO ML2 BE HF 24
Art.-Nr.: 927274
oder gleichwertig.

Certificates

Technical data

Ableiterklasse	M
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	36 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	1 Ohm
Zulassungen	UL 497B, SIL
^*) Details siehe: www.dehn.de

Ableiterklasse	M
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	36 V
Höchste Dauerspannung AC (U_C )	25,4 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 100 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 115 V
Schutzpegel Ad-Ad bei I_nC1 (U_P )	≤ 100 V
Schutzpegel Ad-PG bei I_nC1 (U_P )	≤ 115 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 48 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 48 V
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-PG (f_G )	100 MHz
Kapazität Ad-Ad (C)	≤ 25 pF
Kapazität Ad-PG (C)	≤ 25 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart	IP 20
Anschluss Eingang / Ausgang	Push-in / Push-in
Anschlussquerschnitt eindrähtig	0,2-2,5 mm²
Anschlussquerschnitt feindrähtig	0,2-2,5 mm²
Erdung über	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL 497B, SIL
SIL-Klassifizierung	bis SIL3 ^*)
Erweiterte technische Daten:	---------------------------------
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_P )	≤ 48 V
^*) Details siehe: www.dehn.de

Product 927274 was added to Notepad.

Go to Notepad

Product 927274 was added to the cart.

Go to Web-Shop

BCO ML2 BD HF

Platzsparender, modularer Kombi-Ableiter in 6 mm Baubreite und Push-in-Anschlusstechnik mit Statusanzeige zum Schutz von 1 Doppelader erdpotentialfreier hochfrequenter Bussysteme sowie symmetrischer Schnittstellen. Mit Signaltrennung für Wartungszwecke.

2 Products

Part No. 927271 BCO ML2 BD HF 5

GTIN 4013364405660, Customs tariff No. (EU): 85363010, Gross weight: 58.42 g, PU: 1.00 Stk.

Predecessor

Images

Additional information

CAD files

Kombi-Ableiter BLITZDUCTORconnect ML2 BD HF 5
modularer, steckbarer Kombi-Ableiter zum Schutz
von 1 Doppelader erdpotentialfreier hochfrequenter
Bussysteme sowie symmetrischer Schnittstellen
geprüft nach EN/IEC 61643-21 und energetisch
koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P2
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 8,5 V DC / 6,0 V AC
Nennstrom bei 70°C: 0,75 A
Grenzfrequenz 100 MHz
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
mit Signaltrennung für Wartungszwecke
Leitungsanschluss: Push-in

Fabrikat: DEHN
Typ: BCO ML2 BD HF 5
Art.-Nr.: 927271
oder gleichwertig.

Certificates

Technical data

Ableiterklasse	L
Nennspannung (U_N )	5 V
Höchste Dauerspannung DC (U_C )	8,5 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	100 MHz
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Details siehe: www.dehn.de

Ableiterklasse	L
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	5 V
Höchste Dauerspannung DC (U_C )	8,5 V
Höchste Dauerspannung AC (U_C )	6,0 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 42 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 600 V
Schutzpegel Ad-Ad bei I_nC1 (U_P )	≤ 42 V
Schutzpegel Ad-PG bei I_nC1 (U_P )	≤ 600 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 15 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 600 V
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	100 MHz
Kapazität Ad-Ad (C)	≤ 21 pF
Kapazität Ad-PG (C)	≤ 15 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart	IP 20
Anschluss Eingang / Ausgang	Push-in / Push-in
Anschlussquerschnitt eindrähtig	0,2-2,5 mm²
Anschlussquerschnitt feindrähtig	0,2-2,5 mm²
Erdung über	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-Klassifizierung	bis SIL3 ^*)
ATEX-Zulassungen	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-Zulassungen	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Erweiterte technische Daten:	---------------------------------
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_P )	≤ 600 V
^*) Details siehe: www.dehn.de

Product 927271 was added to Notepad.

Go to Notepad

Product 927271 was added to the cart.

Go to Web-Shop

Part No. 927275 BCO ML2 BD HF 24

GTIN 4013364468566, Customs tariff No. (EU): 85363010, Gross weight: 58.60 g, PU: 1.00 Stk.

Predecessor

Images

Additional information

CAD files

Kombi-Ableiter BLITZDUCTORconnect ML2 BD HF 24
modularer, steckbarer Kombi-Ableiter zum Schutz
von 1 Doppelader erdpotentialfreier hochfrequenter
Bussysteme sowie symmetrischer Schnittstellen
geprüft nach EN/IEC 61643-21 und energetisch
koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P2
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 36 V DC / 25,4 V AC
Nennstrom bei 70°C: 0,75 A
Grenzfrequenz 100 MHz
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
mit Signaltrennung für Wartungszwecke
Leitungsanschluss: Push-in

Fabrikat: DEHN
Typ: BCO ML2 BD HF 24
Art.-Nr.: 927275
oder gleichwertig.

Certificates

Technical data

Ableiterklasse	L
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	36 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	100 MHz
Zulassungen	UL 497B, SIL
^*) Details siehe: www.dehn.de

Ableiterklasse	L
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	36 V
Höchste Dauerspannung AC (U_C )	25,4 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 85 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 650 V
Schutzpegel Ad-Ad bei I_nC1 (U_P )	≤ 85 V
Schutzpegel Ad-PG bei I_nC1 (U_P )	≤ 650 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 48 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 600 V
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	100 MHz
Kapazität Ad-Ad (C)	≤ 25 pF
Kapazität Ad-PG (C)	≤ 15 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart	IP 20
Anschluss Eingang / Ausgang	Push-in / Push-in
Anschlussquerschnitt eindrähtig	0,2-2,5 mm²
Anschlussquerschnitt feindrähtig	0,2-2,5 mm²
Erdung über	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL 497B, SIL
SIL-Klassifizierung	bis SIL3 ^*)
Erweiterte technische Daten:	---------------------------------
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_P )	≤ 600 V
^*) Details siehe: www.dehn.de

Product 927275 was added to Notepad.

Go to Notepad

Product 927275 was added to the cart.

Go to Web-Shop

BCO ML2 BD HC5A 24

1 Product

Part No. 927254 BCO ML2 BD HC5A 24

GTIN 4013364513419, Customs tariff No. (EU): 85363010, Gross weight: 60.63 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Kombi-Ableiter BLITZDUCTORconnect ML2 BD HC5A 24
modularer, steckbarer Kombi-Ableiter zum Schutz
von 1 Doppelader erdpotentialfreier Signalkreise
mit hohem Nennstrom in informationstechnischen
Systemen und MSR-Kreisen
geprüft nach EN/IEC 61643-21 und energetisch
koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P2
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 36 V DC / 25,4 V AC
Nennstrom bei 80°C: 5 A
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
mit Signaltrennung für Wartungszwecke
Leitungsanschluss: Push-in

Fabrikat: DEHN
Typ: BCO ML2 BD HC5A 24
Art.-Nr.: 927254
oder gleichwertig.

Certificates

Technical data

Ableiterklasse	L
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	36 V
Nennstrom bei 80 °C (I_L )	5 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	0 Ohm
Zulassungen	UL 497B, SIL
^*) Details siehe: www.dehn.de

Ableiterklasse	L
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	36 V
Höchste Dauerspannung AC (U_C )	25,4 V
Nennstrom bei 80 °C (I_L )	5 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
C1 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	1 kA
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 750 V
Schutzpegel Ad-Ad bei I_nC1 (U_P )	≤ 70 V
Schutzpegel Ad-PG bei I_nC1 (U_P )	≤ 750 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 60 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 750 V
Serienimpedanz pro Ader	0 Ohm
Grenzfrequenz Ad-Ad bei 100 Ohm (f_G )	1,5 MHz
Kapazität Ad-Ad (C)	≤ 4 nF
Kapazität Ad-PG (C)	≤ 40 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart	IP 20
Anschluss Eingang / Ausgang	Push-in / Push-in
Anschlussquerschnitt eindrähtig	0,2-2,5 mm²
Anschlussquerschnitt feindrähtig	0,2-2,5 mm²
Erdung über	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL 497B, SIL
SIL-Klassifizierung	bis SIL3 ^*)
Erweiterte technische Daten:	---------------------------------
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_P )	≤ 750 V
^*) Details siehe: www.dehn.de

Product 927254 was added to Notepad.

Go to Notepad

Product 927254 was added to the cart.

Go to Web-Shop

BCO ML2 BPD 24

Platzsparender, modularer Kombi-Ableiter in 6 mm Baubreite und Push-In Anschlusstechnik mit Statusanzeige zum Schutz von 1 Doppelader in 24 V DC Systemen. Einsatz geeignet auch bei geerdetem Minuspol, integrierte PTC-Widerstände ermöglichen ein sicheres Rücksetzen des Ableiters nach Störbeeinflussung im Anlagenkreis mit Kurzschlussströmen bis 40 A. Mit Signaltrennung für Wartungszwecke.

1 Product

Part No. 927214 BCO ML2 BPD 24

GTIN 4013364473003, Customs tariff No. (EU): 85363010, Gross weight: 58.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Kombi-Ableiter BLITZDUCTORconnect ML2 BPD 24
modularer steckbarer Kombi-Ableiter zum Schutz
einer Doppelader in 24 V DC Systemen,
Einsatz geeignet auch bei geerdetem Minuspol,
mit integrierten PTC Widerständen für einen
Überstromschutz bis 40 A
geprüft nach EN/IEC 61643-21 und energetisch
koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P2
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 33,0 V DC / 23,3 V AC
Nennstrom bei 70°C: 0,1 A
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
mit Signaltrennung für Wartungszwecke
Leitungsanschluss: Push-In

Fabrikat: DEHN
Typ: BCO ML2 BPD 24
Art.-Nr.: 927214
oder gleichwertig.

Certificates

Technical data

Ableiterklasse	L
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	33 V
Nennstrom bei 70 °C (I_L )	0,1 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	10 Ohm
Grenzfrequenz Ad-Ad (f_G )	4,5 MHz
Zulassungen	UL 497B, SIL
^*) Details siehe: www.dehn.de

Ableiterklasse	L
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	33 V
Höchste Dauerspannung AC (U_C )	23,3 V
Nennstrom bei 70 °C (I_L )	0,1 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 65 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 650 V
Schutzpegel Ad-Ad bei I_nC1 (U_P )	≤ 65 V
Schutzpegel Ad-PG bei I_nC1 (U_P )	≤ 650 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 44 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 600 V
Serienimpedanz pro Ader	10 Ohm
Grenzfrequenz Ad-Ad (f_G )	4,5 MHz
Kapazität Ad-Ad (C)	≤ 1 nF
Kapazität Ad-PG (C)	≤ 15 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +70 °C
Funktions- / Defektanzeige	grün / rot
Schutzart	IP 20
Anschluss Eingang / Ausgang	Push-in / Push-in
Anschlussquerschnitt eindrähtig	0,2-2,5 mm²
Anschlussquerschnitt feindrähtig	0,2-2,5 mm²
Erdung über	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL 497B, SIL
SIL-Klassifizierung	bis SIL3 ^*)
Erweiterte technische Daten:	---------------------------------
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_P )	≤ 600 V
^*) Details siehe: www.dehn.de

Product 927214 was added to Notepad.

Go to Notepad

Product 927214 was added to the cart.

Go to Web-Shop

BCO ML2 MVG 230

Platzsparender, modularer Überspannungs-Ableiter in 6 mm Baubreite und Push-in-Anschlusstechnik mit Statusanzeige zum Schutz von 2 Adern mehradriger, erdpotentialfreier Signalschnittstellen mit Nennspannung 230 V. Mit Signaltrennung für Wartungszwecke.
Erfüllt u.a. die Anforderungen für signaltechnische Anlagen in der Bahnindustrie (DB RIL 819.0808 konform).

1 Product

Part No. 927290 BCO ML2 MVG 230

GTIN 4013364466524, Customs tariff No. (EU): 85363010, Gross weight: 60.12 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter BLITZDUCTORconnect ML2 MVG 230
modularer, steckbarer Überspannungs-Ableiter
zum Schutz von 2 Adern mehradriger
Signalschnitttellen mit Nennspannung 230 V AC.
geprüft nach EN/IEC 61643-21 und energetisch
koordiniert nach IEC 61643-22
Ableiterklasse Type 2 / P3
Impulskategorie: C1, C2, C3
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 320 V DC / 250 V AC
Nennstrom bei 80°C: 3 A
C2 Nennableitstoßstrom pro Ader (8/20): 3 kA
C2 Nennableitstoßstrom gesamt (8/20): 6 kA
mit Signaltrennung für Wartungszwecke
Leitungsanschluss: Push-In
DB RIL 819.0808 konform

Fabrikat: DEHN
Typ: BCO ML2 MVG 230
Art.-Nr.: 927290
oder gleichwertig.

Certificates

Technical data

Ableiterklasse	V
Nennspannung (U_N )	230 V
Nennstrom bei 80 °C (I_L )	3 A
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	6 kA
Serienimpedanz pro Ader	0 Ohm
Zulassungen	SIL
^*) Details siehe: www.dehn.de

Ableiterklasse	V
Impulskategorie	C1, C2, C3
Nennspannung (U_N )	230 V
Höchste Dauerspannung DC Ader-PG (U_C )	320 V
Höchste Dauerspannung AC Ader-PG (U_C )	250 V
Nennstrom bei 80 °C (I_L )	3 A
Nennstrom bei 80 °C (I_L )	6 A für 240 ms
Blitzstoßstrom (10/350 µs) gesamt	0,5 kA
Blitzstoßstrom (10/350 µs) pro Ader	0,25 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	6 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	3 kA
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 1100 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 1100 V
Serienimpedanz pro Ader	0 Ohm
Grenzfrequenz Ad-PG bei 100 Ohm (f_G )	200 MHz
Kapazität Ad-Ad (C)	≤ 7,32 pF
Kapazität Ad-PG (C)	≤ 12 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart	IP 20
Anschluss Eingang / Ausgang	Push-in / Push-in
Anschlussquerschnitt eindrähtig	0,2-2,5 mm²
Anschlussquerschnitt feindrähtig	0,2-2,5 mm²
Erdung über	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	SIL
SIL-Klassifizierung	bis SIL3 ^*)
^*) Details siehe: www.dehn.de

Product 927290 was added to Notepad.

Go to Notepad

Product 927290 was added to the cart.

Go to Web-Shop

BCO ML2 BD EX 24

Platzsparender, modularer Überspannungs-Ableiter in 6 mm Baubreite und Push-in-Anschlusstechnik mit Statusanzeige zum Schutz von 1 Doppelader eigensicherer Messkreise und Bussysteme. Erfüllt Anforderungen nach FISCO. Isolationsfestigkeit >500 V Ader-Erde. Mit Signaltrennung für Wartungszwecke.

1 Product

Part No. 927284 BCO ML2 BD EX 24

GTIN 4013364405677, Customs tariff No. (EU): 85363010, Gross weight: 65.18 g, PU: 1.00 Stk.

Predecessor

Images

Additional information

CAD files

Kombi-Ableiter BLITZDUCTORconnect ML2 BD EX 24
modularer steckbarer Kombi-Ableiter
zum Schutz einer Doppelader eigensicherer,
potentialfreier symmetrischer Schnittstellen
geprüft nach EN/IEC 61643-21 und
energetisch koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P2
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 36,0 V DC / 25,4 V AC
Nennstrom bei 70°C: 0,75 A
Max. Eingangsspannung nach EN 60079-11: 30 V
Max. Eingangsstrom nach EN 60079-11: 0,5 A
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
mit Signaltrennung für Wartungszwecke
Leitungsanschluss: Push-in

Fabrikat: DEHN
Typ: BCO ML2 BD EX 24
Art.-Nr.: 927284
oder gleichwertig.

Certificates

Technical data

Ableiterklasse	L
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	36 V
Nennstrom bei 80 °C (I_L )	0,5 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	3,5 MHz
Zulassungen	ATEX, IECEx, CCC, SIL
^*) Details siehe: www.dehn.de

Ableiterklasse	L
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	36 V
Höchste Dauerspannung AC (U_C )	25,4 V
Nennstrom bei 80 °C (I_L )	0,5 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 65 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 1100 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 48 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 1000 V
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	3,5 MHz
Kapazität Ad-Ad (C)	≤ 2 nF
Kapazität Ad-PG (C)	≤ 15 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart	IP 20
Anschluss Eingang / Ausgang	Push-in / Push-in
Anschlussquerschnitt eindrähtig	0,08-2,5 mm²
Anschlussquerschnitt feindrähtig	0,08-2,5 mm²
Erdung über	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	blau
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	ATEX, IECEx, CCC, SIL
SIL-Klassifizierung	bis SIL3 ^*)
ATEX-Zulassungen (1)	TÜV 19 ATEX 8476 X: II (1)2 G Ex ia [ia Ga] IIC T4 ... T6 Gb
ATEX-Zulassungen (2)	TÜV 19 ATEX 8476 X: II 2 G Ex ib IIC T4 ... T6 Gb
ATEX-Zulassungen (3)	TÜV 19 ATEX 8476 X: II (1) D [Ex ia Da] IIIC
IECEx-Zulassungen (1)	IECEx TUR 20.0025X: Ex ia [ia Ga] IIC T4 ... T6 Gb
IECEx-Zulassungen (2)	IECEx TUR 20.0025X: Ex ib IIC T4 ... T6 Gb
IECEx-Zulassungen (3)	IECEx TUR 20.0025X: [Ex ia Da] IIIC
China Compulsory Certification	CCC No. 2021312304001130 (Ex ia, Ex ib)
Erweiterte technische Daten:	---------------------------------
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_P )	≤ 1000 V
^*) Details siehe: www.dehn.de

Product 927284 was added to Notepad.

Go to Notepad

Product 927284 was added to the cart.

Go to Web-Shop

BCO MOD ML2 B

Blitzstrom-Ableiter-Schutzmodul in 6 mm Baubreite für BLITZDUCTORconnect mit Statusanzeige zum Schutz von 2 Einzeladern für den Blitzschutz-Potentialausgleich sowie die Ausführung einer indirekten Erdung geschirmter Leitungen.

1 Product

Part No. 927010 BCO MOD ML2 B 180

GTIN 4013364410114, Customs tariff No. (EU): 85363010, Gross weight: 39.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Blitzstrom-Ableiter Schutzmodul
BLITZDUCTORconnect MOD ML2 B 180
steckbares Blitzstrom-Ableiter-Modul
zum Schutz von 2 Einzeladern
für den Blitzschutz-Potentialausgleich
sowie die Ausführung einer indirekten
Erdung geschirmter Leitungen
geprüft nach EN/IEC 61643-21 und energetisch
koordiniert nach IEC 61643-22
Ableiterklasse Type 1
Impulskategorie: C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 180,0 V DC / 127,0 V AC
Nennstrom bei 80°C: 1,2 A
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
Austauschmodul

Fabrikat: DEHN
Typ: BCO MOD ML2 B 180
Art.-Nr.: 927010
oder gleichwertig.

Certificates

Technical data

Ableiterklasse	A
Nennspannung (U_N )	180 V
Höchste Dauerspannung DC (U_C )	180 V
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	0 Ohm
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Details siehe: www.dehn.de

Ableiterklasse	A
Impulskategorie	D1, C2, C3
Nennspannung (U_N )	180 V
Höchste Dauerspannung DC (U_C )	180 V
Höchste Dauerspannung AC (U_C )	127 V
Nennstrom (I_L )	1,2 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 1100 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 800 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 950 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 700 V
Serienimpedanz pro Ader	0 Ohm
Grenzfrequenz Ad-Ad bei 100 Ohm (f_G )	150 MHz
Kapazität Ad-Ad (C)	≤ 10 pF
Kapazität Ad-PG (C)	≤ 13 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart (gesteckt)	IP 20
Einsteckbar in	BCO Basisteil
Erdung über	BCO Basisteil
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-Klassifizierung	bis SIL3 ^*)
ATEX-Zulassungen	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-Zulassungen	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Erweiterte technische Daten:	---------------------------------
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_P )	≤ 700 V
^*) Details siehe: www.dehn.de

Product 927010 was added to Notepad.

Go to Notepad

Product 927010 was added to the cart.

Go to Web-Shop

BCO MOD ML2 BE

Kombi-Ableiter-Schutzmodul in 6 mm Baubreite für BLITZDUCTORconnect mit Statusanzeige zum Schutz von 2 Einzeladern mit gemeinsamen Bezugspotential sowie unsymmetrischer Schnittstellen.

4 Products

Part No. 927022 BCO MOD ML2 BE 12

GTIN 4013364410121, Customs tariff No. (EU): 85363010, Gross weight: 39.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Kombi-Ableiter Schutzmodul
BLITZDUCTORconnect MOD ML2 BE 12
steckbares Kombi-Ableiter
zum Schutz von 2 Einzeladern
mit gemeinsamen Bezugspotential
sowie unsymmetrischer Schnittstellen
geprüft nach EN/IEC 61643-21 und energetisch
koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P1
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 15,0 V DC / 10,6 V AC
Nennstrom bei 70°C: 0,75 A
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
Austauschmodul

Fabrikat: DEHN
Typ: BCO MOD ML2 BE 12
Art.-Nr.: 927022
oder gleichwertig.

Certificates

Technical data

Ableiterklasse	M
Nennspannung (U_N )	12 V
Höchste Dauerspannung DC (U_C )	15 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	1,4 MHz
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Details siehe: www.dehn.de

Ableiterklasse	M
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	12 V
Höchste Dauerspannung DC (U_C )	15 V
Höchste Dauerspannung AC (U_C )	10,6 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 48 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 45 V
Schutzpegel Ad-Ad bei I_nC1 (U_P )	≤ 48 V
Schutzpegel Ad-PG bei I_nC1 (U_P )	≤ 45 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 38 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 20 V
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	1,4 MHz
Kapazität Ad-Ad (C)	≤ 2,5 nF
Kapazität Ad-PG (C)	≤ 4 nF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart (gesteckt)	IP 20
Einsteckbar in	BCO Basisteil
Erdung über	BCO Basisteil
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-Klassifizierung	bis SIL3 ^*)
ATEX-Zulassungen	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-Zulassungen	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Erweiterte technische Daten:	---------------------------------
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_P )	≤ 20 V
^*) Details siehe: www.dehn.de

Product 927022 was added to Notepad.

Go to Notepad

Product 927022 was added to the cart.

Go to Web-Shop

Part No. 927024 BCO MOD ML2 BE 24

GTIN 4013364410138, Customs tariff No. (EU): 85363010, Gross weight: 39.27 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Kombi-Ableiter Schutzmodul
BLITZDUCTORconnect MOD ML2 BE 24
steckbares Kombi-Ableiter-Modul
zum Schutz von 2 Einzeladern
mit gemeinsamen Bezugspotential
sowie unsymmetrischer Schnittstellen
geprüft nach EN/IEC 61643-21 und energetisch
koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P1
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 33,0 V DC / 23,3 V AC
Nennstrom bei 70°C: 0,75 A
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
Austauschmodul

Fabrikat: DEHN
Typ: BCO MOD ML2 BE 24
Art.-Nr.: 927024
oder gleichwertig.

Certificates

Technical data

Ableiterklasse	M
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	33 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	3,4 MHz
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Details siehe: www.dehn.de

Ableiterklasse	M
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	33 V
Höchste Dauerspannung AC (U_C )	23,3 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 90 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 75 V
Schutzpegel Ad-Ad bei I_nC1 (U_P )	≤ 90 V
Schutzpegel Ad-PG bei I_nC1 (U_P )	≤ 75 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 85 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 45 V
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	3,4 MHz
Kapazität Ad-Ad (C)	≤ 1 nF
Kapazität Ad-PG (C)	≤ 2 nF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart (gesteckt)	IP 20
Einsteckbar in	BCO Basisteil
Erdung über	BCO Basisteil
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-Klassifizierung	bis SIL3 ^*)
ATEX-Zulassungen	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-Zulassungen	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Erweiterte technische Daten:	---------------------------------
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_P )	≤ 45 V
^*) Details siehe: www.dehn.de

Product 927024 was added to Notepad.

Go to Notepad

Product 927024 was added to the cart.

Go to Web-Shop

Part No. 927025 BCO MOD ML2 BE 48

GTIN 4013364410145, Customs tariff No. (EU): 85363010, Gross weight: 39.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Kombi-Ableiter Schutzmodul
BLITZDUCTORconnect MOD ML2 BE 48
steckbares Kombi-Ableiter-Modul
zum Schutz von 2 Einzeladern
mit gemeinsamen Bezugspotential
sowie unsymmetrischer Schnittstellen
geprüft nach EN/IEC 61643-21 und
energetisch koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P1
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 54,0 V DC / 38,1 V AC
Nennstrom bei 70°C: 0,75 A
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
Austauschmodul

Fabrikat: DEHN
Typ: BCO MOD ML2 BE 48
Art.-Nr.: 927025
oder gleichwertig.

Certificates

Technical data

Ableiterklasse	M
Nennspannung (U_N )	48 V
Höchste Dauerspannung DC (U_C )	54 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	5 MHz
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Details siehe: www.dehn.de

Ableiterklasse	M
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	48 V
Höchste Dauerspannung DC (U_C )	54 V
Höchste Dauerspannung AC (U_C )	38,1 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 140 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 90 V
Schutzpegel Ad-Ad bei I_nC1 (U_P )	≤ 140 V
Schutzpegel Ad-PG bei I_nC1 (U_P )	≤ 90 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 130 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 68 V
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	5 MHz
Kapazität Ad-Ad (C)	≤ 1 nF
Kapazität Ad-PG (C)	≤ 1,5 nF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart (gesteckt)	IP 20
Einsteckbar in	BCO Basisteil
Erdung über	BCO Basisteil
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-Klassifizierung	bis SIL3 ^*)
ATEX-Zulassungen	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-Zulassungen	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Erweiterte technische Daten:	---------------------------------
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_P )	≤ 68 V
^*) Details siehe: www.dehn.de

Product 927025 was added to Notepad.

Go to Notepad

Product 927025 was added to the cart.

Go to Web-Shop

Part No. 927027 BCO MOD ML2 BE 180

GTIN 4013364468689, Customs tariff No. (EU): 85363010, Gross weight: 39.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Kombi-Ableiter Schutzmodul
BLITZDUCTORconnect MOD ML2 BE 180
steckbares Kombi-Ableiter-Modul
zum Schutz von 2 Einzeladern
mit gemeinsamen Bezugspotential
sowie unsymmetrischer Schnittstellen
geprüft nach EN/IEC 61643-21 und
energetisch koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P1
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 180 V DC / 127 V AC
Nennstrom bei 70°C: 0,5 A
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
Austauschmodul

Fabrikat: DEHN
Typ: BCO MOD ML2 BE 180
Art.-Nr.: 927027
oder gleichwertig.

Certificates

Technical data

Ableiterklasse	M
Nennspannung (U_N )	180 V
Höchste Dauerspannung DC (U_C )	180 V
Nennstrom bei 70 °C (I_L )	0,5 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	1,8 Ohm
Grenzfrequenz Ad-Ad (f_G )	10 MHz
Zulassungen	UL 497B, SIL
^*) Details siehe: www.dehn.de

Ableiterklasse	M
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	180 V
Höchste Dauerspannung DC (U_C )	180 V
Höchste Dauerspannung AC (U_C )	127 V
Nennstrom bei 70 °C (I_L )	0,5 A
Nennstrom bei 40 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 630 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 450 V
Schutzpegel Ad-Ad bei I_nC1 (U_P )	≤ 630 V
Schutzpegel Ad-PG bei I_nC1 (U_P )	≤ 450 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 460 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 230 V
Serienimpedanz pro Ader	1,8 Ohm
Grenzfrequenz Ad-Ad (f_G )	10 MHz
Kapazität Ad-Ad (C)	≤ 250
Kapazität Ad-PG (C)	≤ 450
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart (gesteckt)	IP 20
Einsteckbar in	BCO Basisteil
Erdung über	BCO Basisteil
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL 497B, SIL
SIL-Klassifizierung	bis SIL3 ^*)
Erweiterte technische Daten:	---------------------------------
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_P )	≤ 230 V
^*) Details siehe: www.dehn.de

Product 927027 was added to Notepad.

Go to Notepad

Product 927027 was added to the cart.

Go to Web-Shop

BCO MOD ML2 BD

Kombi-Ableiter-Schutzmodul in 6 mm Baubreite für BLITZDUCTORconnect mit Statusanzeige zum Schutz von 1 Doppelader erdpotentialfreier symmetrischer Schnittstellen.

4 Products

Part No. 927042 BCO MOD ML2 BD 12

GTIN 4013364410152, Customs tariff No. (EU): 85363010, Gross weight: 39.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Kombi-Ableiter Schutzmodul
BLITZDUCTORconnect MOD ML2 BD 12
steckbares Kombi-Ableiter-Modul
zum Schutz einer Doppelader
erdpotentialfreier symmetrischer Schnittstellen
geprüft nach EN/IEC 61643-21 und energetisch
koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P2
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 15,0 V DC / 10,6 V AC
Nennstrom bei 70°C: 0,75 A
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
Austauschmodul

Fabrikat: DEHN
Typ: BCO MOD ML2 BD 12
Art.-Nr.: 927042
oder gleichwertig.

Certificates

Technical data

Ableiterklasse	L
Nennspannung (U_N )	12 V
Höchste Dauerspannung DC (U_C )	15 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	2,6 MHz
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Details siehe: www.dehn.de

Ableiterklasse	L
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	12 V
Höchste Dauerspannung DC (U_C )	15 V
Höchste Dauerspannung AC (U_C )	10,6 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 32 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 600 V
Schutzpegel Ad-Ad bei I_nC1 (U_P )	≤ 32 V
Schutzpegel Ad-PG bei I_nC1 (U_P )	≤ 600 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 20 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 600 V
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	2,6 MHz
Kapazität Ad-Ad (C)	≤ 2,5 nF
Kapazität Ad-PG (C)	≤ 16 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart (gesteckt)	IP 20
Einsteckbar in	BCO Basisteil
Erdung über	BCO Basisteil
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-Klassifizierung	bis SIL3 ^*)
ATEX-Zulassungen	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-Zulassungen	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Erweiterte technische Daten:	---------------------------------
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_P )	≤ 600 V
^*) Details siehe: www.dehn.de

Product 927042 was added to Notepad.

Go to Notepad

Product 927042 was added to the cart.

Go to Web-Shop

Part No. 927044 BCO MOD ML2 BD 24

GTIN 4013364410169, Customs tariff No. (EU): 85363010, Gross weight: 39.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Kombi-Ableiter Schutzmodul
BLITZDUCTORconnect MOD ML2 BD 24
steckbares Kombi-Ableiter-Modul
zum Schutz einer Doppelader
erdpotentialfreier symmetrischer Schnittstellen
geprüft nach EN/IEC 61643-21 und energetisch
koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P2
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 36,0 V DC / 25,4 V AC
Nennstrom bei 70°C: 0,75 A
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
Austauschmodul

Fabrikat: DEHN
Typ: BCO MOD ML2 BD 24
Art.-Nr.: 927044
oder gleichwertig.

Certificates

Technical data

Ableiterklasse	L
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	36 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	5,8 MHz
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Details siehe: www.dehn.de

Ableiterklasse	L
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	36 V
Höchste Dauerspannung AC (U_C )	25,4 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 57 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 600 V
Schutzpegel Ad-Ad bei I_nC1 (U_P )	≤ 57 V
Schutzpegel Ad-PG bei I_nC1 (U_P )	≤ 600 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 46 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 600 V
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	5,8 MHz
Kapazität Ad-Ad (C)	≤ 1,5 nF
Kapazität Ad-PG (C)	≤ 16 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart (gesteckt)	IP 20
Einsteckbar in	BCO Basisteil
Erdung über	BCO Basisteil
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-Klassifizierung	bis SIL3 ^*)
ATEX-Zulassungen	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-Zulassungen	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Erweiterte technische Daten:	---------------------------------
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_P )	≤ 600 V
^*) Details siehe: www.dehn.de

Product 927044 was added to Notepad.

Go to Notepad

Product 927044 was added to the cart.

Go to Web-Shop

Part No. 927045 BCO MOD ML2 BD 48

GTIN 4013364410176, Customs tariff No. (EU): 85363010, Gross weight: 39.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Kombi-Ableiter Schutzmodul
BLITZDUCTORconnect MOD ML2 BD 48
steckbares Kombi-Ableiter-Modul
zum Schutz einer Doppelader
erdpotentialfreier symmetrischer Schnittstellen
geprüft nach EN/IEC 61643-21 und
energetisch koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P2
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 54,0 V DC / 38,1 V AC
Nennstrom bei 70°C: 0,75 A
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
Austauschmodul

Fabrikat: DEHN
Typ: BCO MOD ML2 BD 48
Art.-Nr.: 927045
oder gleichwertig.

Certificates

Technical data

Ableiterklasse	L
Nennspannung (U_N )	48 V
Höchste Dauerspannung DC (U_C )	56 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	7,2 MHz
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Details siehe: www.dehn.de

Ableiterklasse	L
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	48 V
Höchste Dauerspannung DC (U_C )	56 V
Höchste Dauerspannung AC (U_C )	38,1 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 90 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 600 V
Schutzpegel Ad-Ad bei I_nC1 (U_P )	≤ 90 V
Schutzpegel Ad-PG bei I_nC1 (U_P )	≤ 600 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 70 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 600 V
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	7,2 MHz
Kapazität Ad-Ad (C)	≤ 1 nF
Kapazität Ad-PG (C)	≤ 16 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart (gesteckt)	IP 20
Einsteckbar in	BCO Basisteil
Erdung über	BCO Basisteil
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-Klassifizierung	bis SIL3 ^*)
ATEX-Zulassungen	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-Zulassungen	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Erweiterte technische Daten:	---------------------------------
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_P )	≤ 600 V
^*) Details siehe: www.dehn.de

Product 927045 was added to Notepad.

Go to Notepad

Product 927045 was added to the cart.

Go to Web-Shop

Part No. 927047 BCO MOD ML2 BD 180

GTIN 4013364468672, Customs tariff No. (EU): 85363010, Gross weight: 39.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Kombi-Ableiter Schutzmodul
BLITZDUCTORconnect MOD ML2 BD 180
steckbares Kombi-Ableiter-Modul
zum Schutz einer Doppelader
erdpotentialfreier symmetrischer Schnittstellen
geprüft nach EN/IEC 61643-21 und
energetisch koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P2
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 180 V DC / 127 V AC
Nennstrom bei 70°C: 0,5 A
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
Austauschmodul

Fabrikat: DEHN
Typ: BCO MOD ML2 BD 180
Art.-Nr.: 927047
oder gleichwertig.

Certificates

Technical data

Ableiterklasse	L
Nennspannung (U_N )	180 V
Höchste Dauerspannung DC (U_C )	180 V
Nennstrom bei 70 °C (I_L )	0,5 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	1,8 Ohm
Grenzfrequenz Ad-Ad (f_G )	10 MHz
Zulassungen	UL 497B, SIL
^*) Details siehe: www.dehn.de

Ableiterklasse	L
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	180 V
Höchste Dauerspannung DC (U_C )	180 V
Höchste Dauerspannung AC (U_C )	127 V
Nennstrom bei 70 °C (I_L )	0,5 A
Nennstrom bei 40 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 420 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 800 V
Schutzpegel Ad-Ad bei I_nC1 (U_P )	≤ 420 V
Schutzpegel Ad-PG bei I_nC1 (U_P )	≤ 800 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 240 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 700 V
Serienimpedanz pro Ader	1,8 Ohm
Grenzfrequenz Ad-Ad (f_G )	10 MHz
Kapazität Ad-Ad (C)	≤ 450 pF
Kapazität Ad-PG (C)	≤ 20 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart (gesteckt)	IP 20
Einsteckbar in	BCO Basisteil
Erdung über	BCO Basisteil
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL 497B, SIL
SIL-Klassifizierung	bis SIL3 ^*)
Erweiterte technische Daten:	---------------------------------
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_P )	≤ 700 V
^*) Details siehe: www.dehn.de

Product 927047 was added to Notepad.

Go to Notepad

Product 927047 was added to the cart.

Go to Web-Shop

BCO MOD ML2 BE HF

Kombi-Ableiter-Schutzmodul in 6 mm Baubreite für BLITZDUCTORconnect mit Statusanzeige zum Schutz von 2 Einzeladern hochfrequenter Übertragungen mit gemeinsamen Bezugspotential sowie unsymmetrischer Schnittstellen.

2 Products

Part No. 927070 BCO MOD ML2 BE HF 5

GTIN 4013364410183, Customs tariff No. (EU): 85363010, Gross weight: 39.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Kombi-Ableiter Schutzmodul
BLITZDUCTORconnect MOD ML2 BE HF 5
steckbares Kombi-Ableiter-Modul
zum Schutz von 2 Einzeladern hochfrequenter
Übertragungen mit gemeinsamen Bezugspotential
sowie unsymmetrischer Schnittstellen
geprüft nach EN/IEC 61643-21 und energetisch
koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P1
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 8,5 V DC / 6,0 V AC
Nennstrom bei 70°C: 0,75 A
Grenzfrequenz 100 MHz
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
Austauschmodul

Fabrikat: DEHN
Typ: BCO MOD ML2 BE HF 5
Art.-Nr.: 927070
oder gleichwertig.

Certificates

Technical data

Ableiterklasse	M
Nennspannung (U_N )	5 V
Höchste Dauerspannung DC (U_C )	8,5 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	1 Ohm
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Details siehe: www.dehn.de

Ableiterklasse	M
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	5 V
Höchste Dauerspannung DC (U_C )	8,5 V
Höchste Dauerspannung AC (U_C )	6,0 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 50 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 70 V
Schutzpegel Ad-Ad bei I_nC1 (U_P )	≤ 50 V
Schutzpegel Ad-PG bei I_nC1 (U_P )	≤ 70 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 15 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 15 V
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-PG (f_G )	100 MHz
Kapazität Ad-Ad (C)	≤ 20 pF
Kapazität Ad-PG (C)	≤ 23 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart (gesteckt)	IP 20
Einsteckbar in	BCO Basisteil
Erdung über	BCO Basisteil
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-Klassifizierung	bis SIL3 ^*)
ATEX-Zulassungen	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-Zulassungen	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Erweiterte technische Daten:	---------------------------------
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_P )	≤ 15 V
^*) Details siehe: www.dehn.de

Product 927070 was added to Notepad.

Go to Notepad

Product 927070 was added to the cart.

Go to Web-Shop

Part No. 927074 BCO MOD ML2 BE HF 24

GTIN 4013364468573, Customs tariff No. (EU): 85363010, Gross weight: 39.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Kombi-Ableiter Schutzmodul
BLITZDUCTORconnect MOD ML2 BE HF 24
steckbares Kombi-Ableiter-Modul
zum Schutz von 2 Einzeladern hochfrequenter
Übertragungen mit gemeinsamen Bezugspotential
sowie unsymmetrischer Schnittstellen
geprüft nach EN/IEC 61643-21 und energetisch
koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P1
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 36 V DC / 25,4 V AC
Nennstrom bei 70°C: 0,75 A
Grenzfrequenz 100 MHz
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
Austauschmodul

Fabrikat: DEHN
Typ: BCO MOD ML2 BE HF 24
Art.-Nr.: 927074
oder gleichwertig.

Certificates

Technical data

Ableiterklasse	M
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	36 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	1 Ohm
Zulassungen	UL 497B, SIL
^*) Details siehe: www.dehn.de

Ableiterklasse	M
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	36 V
Höchste Dauerspannung AC (U_C )	25,4 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 100 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 115 V
Schutzpegel Ad-Ad bei I_nC1 (U_P )	≤ 100 V
Schutzpegel Ad-PG bei I_nC1 (U_P )	≤ 115 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 48 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 48 V
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-PG (f_G )	100 MHz
Kapazität Ad-Ad (C)	≤ 25 pF
Kapazität Ad-PG (C)	≤ 25 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart (gesteckt)	IP 20
Einsteckbar in	BCO Basisteil
Erdung über	BCO Basisteil
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL 497B, SIL
SIL-Klassifizierung	bis SIL3 ^*)
Erweiterte technische Daten:	---------------------------------
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_P )	≤ 48 V
^*) Details siehe: www.dehn.de

Product 927074 was added to Notepad.

Go to Notepad

Product 927074 was added to the cart.

Go to Web-Shop

BCO MOD ML2 BD HF

Kombi-Ableiter-Schutzmodul in 6 mm Baubreite für BLITZDUCTORconnect mit Statusanzeige zum Schutz von 1 Doppelader erdpotentialfreier hochfrequenter Bussysteme sowie symmetrischer Schnittstellen.

2 Products

Part No. 927071 BCO MOD ML2 BD HF 5

GTIN 4013364410190, Customs tariff No. (EU): 85363010, Gross weight: 39.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Kombi-Ableiter Schutzmodul
BLITZDUCTORconnect MOD ML2 BD HF 5
steckbares Kombi-Ableiter-Modul
zum Schutz von 1 Doppelader erdpotentialfreier
hochfrequenter Bussysteme
sowie symmetrischer Schnittstellen
geprüft nach EN/IEC 61643-21 und energetisch
koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P2
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 8,5 V DC / 6,0 V AC
Nennstrom bei 70°C: 0,75 A
Grenzfrequenz 100 MHz
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
Austauschmodul

Fabrikat: DEHN
Typ: BCO MOD ML2 BD HF 5
Art.-Nr.: 927071
oder gleichwertig.

Certificates

Technical data

Ableiterklasse	L
Nennspannung (U_N )	5 V
Höchste Dauerspannung DC (U_C )	8,5 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	100 MHz
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Details siehe: www.dehn.de

Ableiterklasse	L
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	5 V
Höchste Dauerspannung DC (U_C )	8,5 V
Höchste Dauerspannung AC (U_C )	6,0 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 42 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 600 V
Schutzpegel Ad-Ad bei I_nC1 (U_P )	≤ 42 V
Schutzpegel Ad-PG bei I_nC1 (U_P )	≤ 600 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 15 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 600 V
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	100 MHz
Kapazität Ad-Ad (C)	≤ 21 pF
Kapazität Ad-PG (C)	≤ 15 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart (gesteckt)	IP 20
Einsteckbar in	BCO Basisteil
Erdung über	BCO Basisteil
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-Klassifizierung	bis SIL3 ^*)
ATEX-Zulassungen	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-Zulassungen	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Erweiterte technische Daten:	---------------------------------
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_P )	≤ 600 V
^*) Details siehe: www.dehn.de

Product 927071 was added to Notepad.

Go to Notepad

Product 927071 was added to the cart.

Go to Web-Shop

Part No. 927075 BCO MOD ML2 BD HF 24

GTIN 4013364468580, Customs tariff No. (EU): 85363010, Gross weight: 39.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Kombi-Ableiter Schutzmodul
BLITZDUCTORconnect MOD ML2 BD HF 24
steckbares Kombi-Ableiter-Modul
zum Schutz von 1 Doppelader erdpotentialfreier
hochfrequenter Bussysteme
sowie symmetrischer Schnittstellen
geprüft nach EN/IEC 61643-21 und energetisch
koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P2
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 36 V DC / 25,4 V AC
Nennstrom bei 70°C: 0,75 A
Grenzfrequenz 100 MHz
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
Austauschmodul

Fabrikat: DEHN
Typ: BCO MOD ML2 BD HF 24
Art.-Nr.: 927075
oder gleichwertig.

Certificates

Technical data

Ableiterklasse	L
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	36 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	100 MHz
Zulassungen	UL 497B, SIL
^*) Details siehe: www.dehn.de

Ableiterklasse	L
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	36 V
Höchste Dauerspannung AC (U_C )	25,4 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 85 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 650 V
Schutzpegel Ad-Ad bei I_nC1 (U_P )	≤ 85 V
Schutzpegel Ad-PG bei I_nC1 (U_P )	≤ 650 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 48 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 600 V
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	100 MHz
Kapazität Ad-Ad (C)	≤ 25 pF
Kapazität Ad-PG (C)	≤ 15 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart (gesteckt)	IP 20
Einsteckbar in	BCO Basisteil
Erdung über	BCO Basisteil
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL 497B, SIL
SIL-Klassifizierung	bis SIL3 ^*)
Erweiterte technische Daten:	---------------------------------
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_P )	≤ 600 V
^*) Details siehe: www.dehn.de

Product 927075 was added to Notepad.

Go to Notepad

Product 927075 was added to the cart.

Go to Web-Shop

BCO MOD ML2 BD HC5A 24

1 Product

Part No. 927054 BCO MOD ML2 BD HC5A 24

GTIN 4013364513426, Customs tariff No. (EU): 85363010, Gross weight: 41.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Kombi-Ableiter Schutzmodul
BLITZDUCTORconnect MOD ML2 BD HC5A 24
steckbares Kombi-Ableiter-Modul
zum Schutz von 1 Doppelader erdpotentialfreier
Signalkreise mit hohem Nennstrom in
informationstechnischen Systemen und MSR-Kreisen.
geprüft nach EN/IEC 61643-21 und energetisch
koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P2
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 36 V DC / 25,4 V AC
Nennstrom bei 80°C: 5 A
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
Austauschmodul

Fabrikat: DEHN
Typ: BCO MOD ML2 BD HC5A 24
Art.-Nr.: 927054
oder gleichwertig.

Technical data

Ableiterklasse	L
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	36 V
Nennstrom bei 80 °C (I_L )	5 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	0 Ohm
Zulassungen	UL 497B, SIL
^*) Details siehe: www.dehn.de

Ableiterklasse	L
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	36 V
Höchste Dauerspannung AC (U_C )	25,4 V
Nennstrom bei 80 °C (I_L )	5 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
C1 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	1 kA
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 750 V
Schutzpegel Ad-Ad bei I_nC1 (U_P )	≤ 70 V
Schutzpegel Ad-PG bei I_nC1 (U_P )	≤ 750 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 60 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 750 V
Serienimpedanz pro Ader	0 Ohm
Grenzfrequenz Ad-Ad bei 100 Ohm (f_G )	1,5 MHz
Kapazität Ad-Ad (C)	≤ 4 nF
Kapazität Ad-PG (C)	≤ 40 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart (gesteckt)	IP 20
Einsteckbar in	BCO Basisteil
Erdung über	BCO Basisteil
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL 497B, SIL
SIL-Klassifizierung	bis SIL3 ^*)
Erweiterte technische Daten:	---------------------------------
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_P )	≤ 750 V
^*) Details siehe: www.dehn.de

Product 927054 was added to Notepad.

Go to Notepad

Product 927054 was added to the cart.

Go to Web-Shop

BCO MOD ML2 BPD

Kombi-Ableiter Schutzmodul in 6 mm Baubreite für BLITZDUCTORconnect mit Statusanzeige zum Schutz von 1 Doppelader in 24 V DC Systemen. Einsatz geeignet auch bei geerdetem Minuspol. Integrierte PTC-Widerstände ermöglichen ein sicheres Rücksetzen des Ableiters nach Störbeeinflussung im Anlagenkreis mit Kurzschlussströmen bis 40 A.

1 Product

Part No. 927014 BCO MOD ML2 BPD 24

GTIN 4013364473010, Customs tariff No. (EU): 85363010, Gross weight: 39.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Kombi-Ableiter Schutzmodul BLITZDUCTORconnect MOD ML2 BPD 24
steckbares Kombi-Ableiter-Modul zum Schutz
einer Doppelader in 24 V DC Systemen, Einsatz
geeignet auch bei geerdetem Minuspol,
mit integrierten PTC Widerständen für
einen Überstromschutz bis 40 A
geprüft nach EN/IEC 61643-21 und energetisch
koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P2
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 33,0 V DC / 23,3 V AC
Nennstrom bei 70°C: 0,1 A
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
Austauschmodul

Fabrikat: DEHN
Typ: BCO MOD ML2 BPD 24
Art.-Nr.: 927014
oder gleichwertig.

Certificates

Technical data

Ableiterklasse	L
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	33 V
Nennstrom bei 70 °C (I_L )	0,1 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	10 Ohm
Grenzfrequenz Ad-Ad (f_G )	4,5 MHz
Zulassungen	UL 497B, SIL
^*) Details siehe: www.dehn.de

Ableiterklasse	L
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	33 V
Höchste Dauerspannung AC (U_C )	23,3 V
Nennstrom bei 70 °C (I_L )	0,1 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 65 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 650 V
Schutzpegel Ad-Ad bei I_nC1 (U_P )	≤ 65 V
Schutzpegel Ad-PG bei I_nC1 (U_P )	≤ 650 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 44 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 600 V
Serienimpedanz pro Ader	10 Ohm
Grenzfrequenz Ad-Ad (f_G )	4,5 MHz
Kapazität Ad-Ad (C)	≤ 1 nF
Kapazität Ad-PG (C)	≤ 15 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +70 °C
Funktions- / Defektanzeige	grün / rot
Schutzart (gesteckt)	IP 20
Einsteckbar in	BCO Basisteil
Erdung über	BCO Basisteil
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL 497B, SIL
SIL-Klassifizierung	bis SIL3 ^*)
Erweiterte technische Daten:	---------------------------------
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_P )	≤ 600 V
^*) Details siehe: www.dehn.de

Product 927014 was added to Notepad.

Go to Notepad

Product 927014 was added to the cart.

Go to Web-Shop

BCO MOD ML2 MVG 230

Überspannungs-Ableiter-Schutzmodul in 6 mm Baubreite für BLITZDUCTORconnect mit Statusanzeige zum Schutz von 2 Adern mehradriger, erdpotentialfreier Signalschnittstellen mit Nennspannung 230 V.
Erfüllt u. a. die Anforderungen für signaltechnische Anlagen in der Bahnindustrie (DB RIL 819.0808 konform).

1 Product

Part No. 927090 BCO MOD ML2 MVG 230

GTIN 4013364466531, Customs tariff No. (EU): 85363010, Gross weight: 39.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter Schutzmodul
BLITZDUCTORconnect MOD ML2 MVG 230
steckbares Überspannungs-Ableiter Modul
zum Schutz von 2 Adern mehradriger
Signalschnittstellen mit Nennspannung 230 V AC.
geprüft nach EN/IEC 61643-21 und energetisch
koordiniert nach IEC 61643-22
Ableiterklasse Type 2 / P3
Impulskategorie: C1, C2, C3
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 320 V DC / 250 V AC
Nennstrom bei 80°C: 3 A
C2 Nennableitstoßstrom pro Ader (8/20): 3 kA
C2 Nennableitstoßstrom gesamt (8/20): 6 kA
Austauschmodul
DB RIL 819.0808 konform

Fabrikat: DEHN
Typ: BCO MOD ML2 MVG 230
Art.-Nr.: 927090
oder gleichwertig.

Certificates

Technical data

Ableiterklasse	V
Nennspannung (U_N )	230 V
Nennstrom bei 80 °C (I_L )	3 A
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	6 kA
Serienimpedanz pro Ader	0 Ohm
Zulassungen	SIL
^*) Details siehe: www.dehn.de

Ableiterklasse	V
Impulskategorie	C1, C2, C3
Nennspannung (U_N )	230 V
Höchste Dauerspannung DC Ader-PG (U_C )	320 V
Höchste Dauerspannung AC Ader-PG (U_C )	250 V
Nennstrom bei 80 °C (I_L )	3 A
Nennstrom bei 80 °C (I_L )	6 A für 240 ms
Blitzstoßstrom (10/350 µs) gesamt	0,5 kA
Blitzstoßstrom (10/350 µs) pro Ader	0,25 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	6 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	3 kA
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 1100 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 1100 V
Serienimpedanz pro Ader	0 Ohm
Grenzfrequenz Ad-PG bei 100 Ohm (f_G )	200 MHz
Kapazität Ad-Ad (C)	≤ 7,32 pF
Kapazität Ad-PG (C)	≤ 12 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart (gesteckt)	IP 20
Einsteckbar in	BCO Basisteil
Erdung über	BCO Basisteil
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	SIL
SIL-Klassifizierung	bis SIL3 ^*)
^*) Details siehe: www.dehn.de

Product 927090 was added to Notepad.

Go to Notepad

Product 927090 was added to the cart.

Go to Web-Shop

BCO MOD ML2 BD EX 24

Kombi-Ableiter-Schutzmodul in 6 mm Baubreite BLITZDUCTORconnect mit Statusanzeige zum Schutz von 1 Doppelader eigensicherer Messkreise und Bussysteme. Erfüllt Anforderungen nach FISCO. Isolationsfestigkeit >500 V Ader-Erde.

1 Product

Part No. 927084 BCO MOD ML2 BD EX 24

GTIN 4013364410206, Customs tariff No. (EU): 85363010, Gross weight: 39.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Kombi-Ableiter Schutzmodul
BLITZDUCTORconnect MOD ML2 BD EX 24
steckbares Kombi-Ableiter-Modul
zum Schutz einer Doppelader eigensicherer,
potentialfreier symmetrischer Schnittstellen
geprüft nach EN/IEC 61643-21 und energetisch
koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P2
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 36,0 V DC / 25,4 V AC
Nennstrom bei 70°C: 0,75 A
Max. Eingangsspannung nach EN 60079-11: 30 V
Max. Eingangsstrom nach EN 60079-11: 0,5 A
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
Austauschmodul

Fabrikat: DEHN
Typ: BCO MOD ML2 BD EX 24
Art.-Nr.: 927084
oder gleichwertig.

Certificates

Technical data

Ableiterklasse	L
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	36 V
Nennstrom bei 80 °C (I_L )	0,5 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	3,5 MHz
Zulassungen	ATEX, IECEx, CCC, SIL
^*) Details siehe: www.dehn.de

Ableiterklasse	L
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	36 V
Höchste Dauerspannung AC (U_C )	25,4 V
Nennstrom bei 80 °C (I_L )	0,5 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 65 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 1100 V
Schutzpegel Ad-Ad bei I_nC1 (U_P )	≤ 65 V
Schutzpegel Ad-PG bei I_nC1 (U_P )	≤ 1100 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 48 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 1000 V
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	3,5 MHz
Kapazität Ad-Ad (C)	≤ 2 nF
Kapazität Ad-PG (C)	≤ 15 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart (gesteckt)	IP 20
Einsteckbar in	BCO Ex Basisteil
Erdung über	BCO Ex Basisteil
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	blau
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	ATEX, IECEx, CCC, SIL
SIL-Klassifizierung	bis SIL3 ^*)
ATEX-Zulassungen (1)	TÜV 19 ATEX 8476 X: II (1)2 G Ex ia [ia Ga] IIC T4 ... T6 Gb
ATEX-Zulassungen (2)	TÜV 19 ATEX 8476 X: II 2 G Ex ib IIC T4 ... T6 Gb
ATEX-Zulassungen (3)	TÜV 19 ATEX 8476 X: II (1) D [Ex ia Da] IIIC
IECEx-Zulassungen (1)	IECEx TUR 20.0025X: Ex ia [ia Ga] IIC T4 ... T6 Gb
IECEx-Zulassungen (2)	IECEx TUR 20.0025X: Ex ib IIC T4 ... T6 Gb
IECEx-Zulassungen (3)	IECEx TUR 20.0025X: [Ex ia Da] IIIC
China Compulsory Certification	CCC No. 2021312304001130 (Ex ia, Ex ib)
Erweiterte technische Daten:	---------------------------------
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_P )	≤ 1000 V
^*) Details siehe: www.dehn.de

Product 927084 was added to Notepad.

Go to Notepad

Product 927084 was added to the cart.

Go to Web-Shop

BLITZDUCTORconnect – Modular

Details

BCO ML2 B 180

Part No. 927210 BCO ML2 B 180

You are not authorized to download 9272XX_BCO ML2 XXX_gelb.stp

You are not authorized to download 9272XX_BCO ML2 XXX_gelb.igs

You are not authorized to download 9272XX_BCO ML2 XXX_gelb.jt

You are not authorized to download 9272XX_BCO ML2 XXX_gelb.dwg

You are not authorized to download 9272XX_BCO ML2 XXX_m_D_E.dxf

You are not authorized to download 9272XX_XD.ema

You are not authorized to download DEHN.927210.wspak

Product 927210 was added to Notepad.

Product 927210 was added to the cart.

BCO ML2 BE

Part No. 927222 BCO ML2 BE 12

You are not authorized to download 9272XX_BCO ML2 XXX_gelb.stp

You are not authorized to download 9272XX_BCO ML2 XXX_gelb.igs

You are not authorized to download 9272XX_BCO ML2 XXX_gelb.jt

You are not authorized to download 9272XX_BCO ML2 XXX_gelb.dwg

You are not authorized to download 9272XX_BCO ML2 XXX_m_D_E.dxf

You are not authorized to download 927224_eplan.zip

You are not authorized to download DEHN.927222.wspak

Product 927222 was added to Notepad.

Product 927222 was added to the cart.

Part No. 927224 BCO ML2 BE 24

You are not authorized to download 9272XX_BCO ML2 XXX_gelb.stp

You are not authorized to download 9272XX_BCO ML2 XXX_gelb.igs

You are not authorized to download 9272XX_BCO ML2 XXX_gelb.jt

You are not authorized to download 9272XX_BCO ML2 XXX_gelb.dwg

You are not authorized to download 9272XX_BCO ML2 XXX_m_D_E.dxf

You are not authorized to download 927224_eplan.zip

You are not authorized to download 927224.ema

Product 927224 was added to Notepad.

Product 927224 was added to the cart.

Part No. 927225 BCO ML2 BE 48

You are not authorized to download 9272XX_BCO ML2 XXX_gelb.stp

You are not authorized to download 9272XX_BCO ML2 XXX_gelb.igs

You are not authorized to download 9272XX_BCO ML2 XXX_gelb.jt

You are not authorized to download 9272XX_BCO ML2 XXX_gelb.dwg

You are not authorized to download 9272XX_BCO ML2 XXX_m_D_E.dxf

You are not authorized to download 927224_eplan.zip

You are not authorized to download DEHN.927225.wspak

Product 927225 was added to Notepad.

Product 927225 was added to the cart.

Part No. 927227 BCO ML2 BE 180

You are not authorized to download 9272XX_BCO ML2 XXX_gelb.stp

You are not authorized to download 9272XX_BCO ML2 XXX_gelb.igs

You are not authorized to download 9272XX_BCO ML2 XXX_gelb.jt

You are not authorized to download 9272XX_BCO ML2 XXX_gelb.dwg

You are not authorized to download 9272XX_BCO ML2 XXX_m_D_E.dxf

You are not authorized to download DEHN.927227.edz

Product 927227 was added to Notepad.

Product 927227 was added to the cart.

BCO ML2 BD

Part No. 927242 BCO ML2 BD 12

You are not authorized to download 9272XX_BCO ML2 XXX_gelb.stp

You are not authorized to download 9272XX_BCO ML2 XXX_gelb.igs

You are not authorized to download 9272XX_BCO ML2 XXX_gelb.jt

You are not authorized to download 9272XX_BCO ML2 XXX_gelb.dwg

You are not authorized to download 9272XX_BCO ML2 XXX_m_D_E.dxf

You are not authorized to download 927244_eplan.zip

You are not authorized to download DEHN.927242.wspak

Product 927242 was added to Notepad.

Product 927242 was added to the cart.

Part No. 927244 BCO ML2 BD 24

You are not authorized to download 9272XX_BCO ML2 XXX_gelb.stp

You are not authorized to download 9272XX_BCO ML2 XXX_gelb.igs

You are not authorized to download 9272XX_BCO ML2 XXX_gelb.jt

You are not authorized to download 9272XX_BCO ML2 XXX_gelb.dwg

You are not authorized to download 9272XX_BCO ML2 XXX_m_D_E.dxf

You are not authorized to download 927244_eplan.zip

You are not authorized to download DEHN.927244.wspak

Product 927244 was added to Notepad.

Product 927244 was added to the cart.

Part No. 927245 BCO ML2 BD 48

You are not authorized to download 9272XX_BCO ML2 XXX_gelb.stp

You are not authorized to download 9272XX_BCO ML2 XXX_gelb.igs

You are not authorized to download 9272XX_BCO ML2 XXX_gelb.jt

You are not authorized to download 9272XX_BCO ML2 XXX_gelb.dwg

You are not authorized to download 9272XX_BCO ML2 XXX_m_D_E.dxf
