Schutzmodul für DEHNbloc modular

  • Hohes Ableitvermögen durch leistungsfähige Gleitfunkenstrecke
  • Höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung
  • Einfacher, werkzeugloser Schutzmodulwechsel durch Modulverriegelungssystem mit Modulentriegelungstaste
  • Funktions- / Defektanzeige durch grün-rote Markierung im Sichtfenster

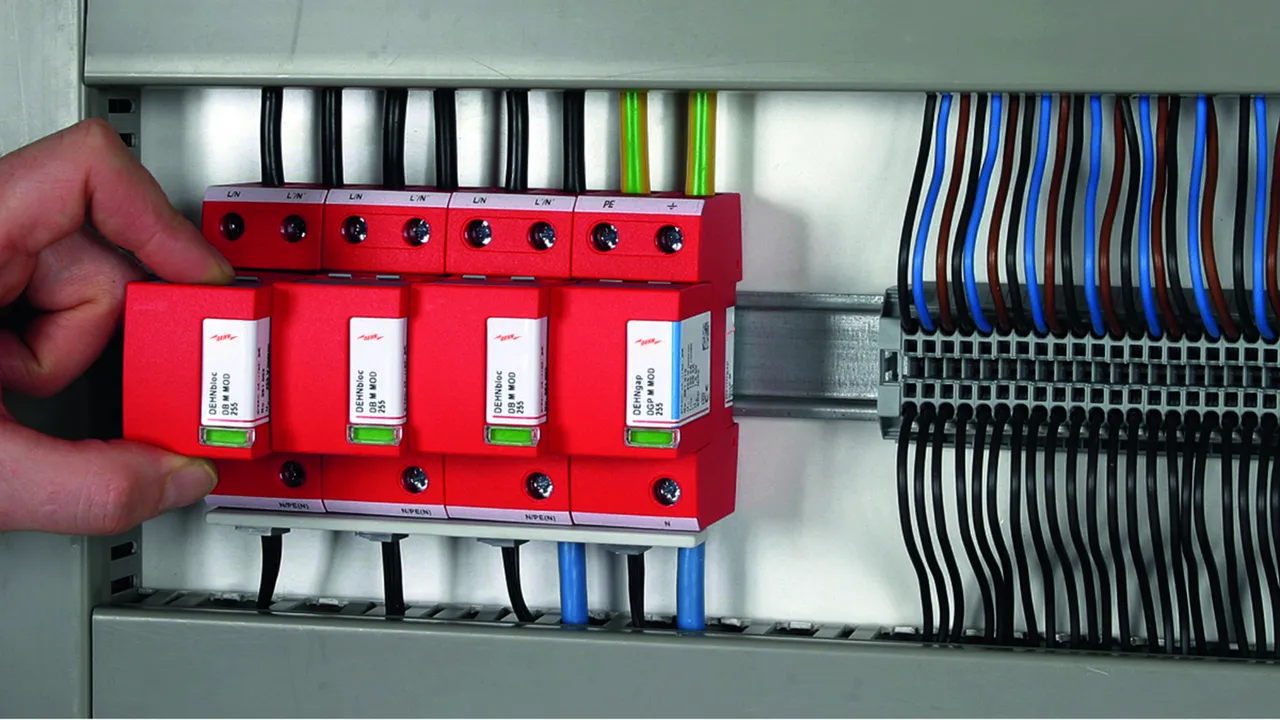

  • Das Auswechseln des steckbaren Schutzmoduls kann ohne Abschalten der Netzspannung und auch ohne Abnahme der vertikalen Abdeckplatte erfolgen

DB M-Funkenstrecken-Schutzmodul

Netz-Funkenstrecken-Schutzmodul für DEHNbloc M ...

3 Products

Part No. 961001 DB M MOD 150

GTIN 4013364118584, Customs tariff No. (EU): 85363090, Gross weight: 184.90 g, PU: 1.00 Stk.

Images

Additional information

Funkenstrecken-Schutzmodul DB M MOD 150
Netz-Funkenstrecken-Schutzmodul für einpolige,
koordinierter, steckbarer Typ 1 - Ableiter der Red/Line -
Produktfamilie nach EN 61643-11
Höchste Anlagenverfügbarkeit durch
RADAX-Flow-Folgestrombegrenzung
Höchste Dauerspannung: 150 V ac
Blitzstoßstrom: 35 kA
Defektanzeige

Fabrikat: DEHN
Typ: DB M MOD 150
Art.-Nr.: 961001
oder gleichwertig.

Certificates



Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Höchste Dauerspannung AC (UC ) 150 V
Blitzstoßstrom (10/350 µs) (Iimp ) 35 kA

Product 961001 was added to Notepad.

Go to Notepad

Product 961001 was added to the cart.

Go to Web-Shop

Part No. 961002 DB M MOD 255

GTIN 4013364118591, Customs tariff No. (EU): 85363090, Gross weight: 207.00 g, PU: 1.00 Stk.

Images

Additional information

Funkenstrecken-Schutzmodul DB M MOD 255
Netz-Funkenstrecken-Schutzmodul für einpolige,
koordinierte Typ 1 - Ableiter der Red/Line -
Produktfamilie nach EN 61643-11
Höchste Anlagenverfügbarkeit durch
RADAX-Flow-Folgestrombegrenzung
Höchste Dauerspannung: 255 V ac
Blitzstoßstrom: 50 kA
Defektanzeige

Fabrikat: DEHN
Typ: DB M MOD 255
Art.-Nr.: 961002
oder gleichwertig.

Certificates



Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Höchste Dauerspannung AC (UC ) 255 V
Blitzstoßstrom (10/350 µs) (Iimp ) 50 kA

Product 961002 was added to Notepad.

Go to Notepad

Product 961002 was added to the cart.

Go to Web-Shop

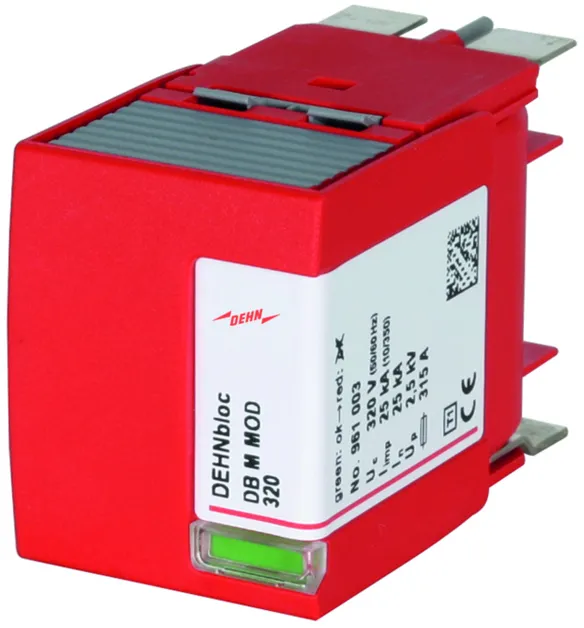

Part No. 961003 DB M MOD 320

GTIN 4013364118607, Customs tariff No. (EU): 85363090, Gross weight: 192.00 g, PU: 1.00 Stk.

Images

Additional information

Funkenstrecken-Schutzmodul DB M MOD 320
Netz-Funkenstrecken-Schutzmodul für einpolige,
koordinierte Typ 1 - Ableiter der Red/Line -
Produktfamilie nach EN 61643-11
Höchste Anlagenverfügbarkeit durch
RADAX-Flow-Folgestrombegrenzung
Höchste Dauerspannung: 320 V ac
Blitzstoßstrom: 50 kA
Defektanzeige

Fabrikat: DEHN
Typ: DB M MOD 320
Art.-Nr.: 961003
oder gleichwertig.

Certificates



Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Höchste Dauerspannung AC (UC ) 320 V
Blitzstoßstrom (10/350 µs) (Iimp ) 50 kA

Product 961003 was added to Notepad.

Go to Notepad

Product 961003 was added to the cart.

Go to Web-Shop
