Busladestationen:
24/7 verfügbar – sicher betreiben.
24/7 verfügbar – sicher betreiben.
Neue Mobilitätskonzepte bedeuten neue Herausforderungen – der Wechsel auf Elektrobusse ändert mehr als nur die Art des Antriebs. Blitze, Überspannungen und Störlichtbögen bedrohen die Verfügbarkeit und den reibungslosen Ablauf. Um Personen und Ladeinfrastruktur sicher zu schützen, ist ein professionelles und umfassendes Schutzkonzept erforderlich.
DEHN Schutzlösungen für Busladestationen
Die DEHN Schutzlösungen bieten jeweils eine exemplarische Darstellung unserer spezifischen Lösung, sämtliche damit verbundenen Produkte, Dokumente und Services. Bei weiteren Fragen sind wir für Sie da.
Überspannungsschutz
Umfassende Sicherung für sämtliche Energie- und Datenleitungen in Ladestationen zum Schutz sensibler Komponenten in der Ladeinfrastruktur und der angeschlossenen Elektrobusse.
Blitzschutz, Erdung und Potentialausgleich
Blitzschutz für Überdachungen und ein niederimpedant vermaschtes Erdungssystem.
Arbeitsschutz
Umfassender Schutz Ihres Teams bei der Arbeit an Ladesäulen und Ladeinfrastruktur sowie maximaler Anlagenschutz und optimale Verfügbarkeit.
DEHN Dienstleistungen für Busladestationen
Schauen Sie sich unsere Schutzlösungen doch im Detail an. Sie finden jeweils eine konkrete Darstellung unserer spezifischen Lösung und sämtliche damit verbundenen Produkte, Dienstleistungen, Dokumente und Werkzeuge. Und nicht zuletzt den jeweils passenden Ansprechpartner.
Ortsbegehung
Beratung vor Ort für ein individuell abgestimmtes Schutzkonzept bestehend aus Äußerem Blitzschutz, Erdung, Potentialsteuerung, Überspannungsschutz sowie aktivem Störlichtbogenschutz.
Test- & Prüfzentrum
Wir führen Systemprüfungen zur Sicherstellung und zum Nachweis einer maximalen Schutzwirkung für Busladestationen und E-Fahrzeuge durch.
Installation & Wartung
Mit DEHN INSTATEC als E-Mobility Experte bieten wir Ihnen Installation und Wartung aus einer Hand.
Produkte für Busladestationen
Mit uns sind Sie optimal aufgestellt: Wir bieten Ihnen ein umfassendes und sinnvoll aufeinander abgestimmtes Vollsortiment für eine effiziente Planung, einen bequemen Einkauf, problemlosen Einbau und nachhaltige Wartung.
/www.dehn.co.uk/store/f/51604563/HDVORSCHAU/961205.jpg)
961205
DEHNvenCI
Schützt AC-Schnittstellen auf Funkenstreckenbasis. Mit FM-Kontakt und integrierter Ableitervorsicherung.
/www.dehn.co.uk/store/f/52498087/HDVORSCHAU/929039.jpg)
929039
DEHNgate
Überspannungsableiter TYPE 2 in SMA-Anschlusstechnik zum Schutz der koaxialen Antennentechnik.
/www.dehn.co.uk/store/f/52724278/HDVORSCHAU/900443.jpg)
900443
Mastsicherungskasten EK480
Mit integriertem Überspannungsableiter Typ 2, DEHNcord als anschlussfertige Systemlösung zum Schutz der LED-Außenbeleuchtung. Mit Abschaltfunktion im Fehlerfall und Defektanzeige.
/www.dehn.co.uk/store/f/44315536/HDVORSCHAU/961176.jpg)
961176
DEHNbloc Maxi 1 CI 440 / 760 FM
Einpolig koordinierter Blitzstromableiter Typ 1 mit integrierter Ableitervorsicherung für 690 V TN- und IT-Systeme.
/www.dehn.co.uk/store/f/52976351/HDVORSCHAU/900076.jpg)
900076
DEHNcombo
Schützt PV-Stromversorgungssysteme bis 1500 V DC: Ableiter für High Power Charging Stationen oder Batteriespeicher (POC).
/www.dehn.co.uk/store/f/52670788/HDVORSCHAU/927244.jpg)
927244
BLITZDUCTORconnect – Modular
Modularer Kombi-Ableiter zum Schutz von MSR-Kreisen, Bus- und Telekommunikationssystemen.
/www.dehn.co.uk/store/f/50816381/HDVORSCHAU/929161.jpg)
929161
DEHNpatch Class E
Universeller Überspannungsableiter zum Schutz von Ethernet-Schnittstellen.
/www.dehn.co.uk/store/f/44319864/HDVORSCHAU/952920.jpg)
952920
DEHNguard SE CI
Schützt AC-Verteilungen. Überspannungsableiter zum Einsatz in TN- und IT-Systemen (z.B. Umrichterstationen).
/www.dehn.co.uk/store/f/52724329/HDVORSCHAU/900448.jpg)
900448
DEHNcord L 2P
Überspannungsableiter Typ 2, DEHNcord in IP-65 – Ausführung zum universellen Schutz von LED-Außenleuchten . Mit integrierter Abschaltfunktion im Fehlerfall sowie Defektanzeige. Auch für die Nachrüstung optimal geeignet.
/www.dehn.co.uk/store/f/52888157/HDVORSCHAU/952567.jpg)
952567
DEHNguard M YPV ... FM
Modularer Überspannungsableiter mit FM-Kontakt für PV-Stromversorgungssysteme und Batteriespeicheranwendungen.
/www.dehn.co.uk/store/f/52117400/HDVORSCHAU/900385.jpg)
900385
DEHNvap EMOB
Kombi-Ableiter mit RAC-Funkenstreckentechnologie und FM-Kontakt zum Schutz der Ladeinfrastruktur.
/www.dehn.co.uk/store/f/52201518/HDVORSCHAU/819220.jpg)
819220
HVI Leitung
Hochspannungsfeste, isolierte Ableitungen HVI zum sicheren Einhalten des Trennungsabstands.
/www.dehn.co.uk/store/f/52069317/HDVORSCHAU/105170.jpg)
105170
Fangstangen D40
Für den konventionellen äußeren Blitzschutz mit Erdungsschelle und KS-Verbinder. Dimensioniert nach Eurocode 1.
/www.dehn.co.uk/store/f/44437069/HDVORSCHAU/105400.jpg)
105400
Fangstangen freistehend 4 bis 9 m
Zum Schutz von größeren Dachaufbauten mit Anpassung an die Dachneigung bis max. 10°.
/www.dehn.co.uk/store/f/47166974/HDVORSCHAU/819255.jpg)
819255
DEHNcon-H
Hochspannungsfeste isolierte Ableitung im Stützrohr. Zum sicheren Einhalten des Trennungsabstandes.
/www.dehn.co.uk/store/f/52573306/HDVORSCHAU/620902_oben.jpg)
620902
Tiefenerder
Dauerhaft korrosionsbeständig durch NIRO (V4A). Zum Errichten von Erdungsanlagen für Ableitungen oder Trafostationen.
/www.dehn.co.uk/store/f/51085221/HDVORSCHAU/610020.jpg)
610020
Anschlussklemmen
Dauerhaft korrosionsbeständige Anschlussklemme zum Kreuz- und Parallelanschluss an Tiefenerdern.
/www.dehn.co.uk/store/f/52861864/HDVORSCHAU/556130.jpg)
/www.dehn.co.uk/store/f/52886174/HDVORSCHAU/540270_collage.jpg)
540270

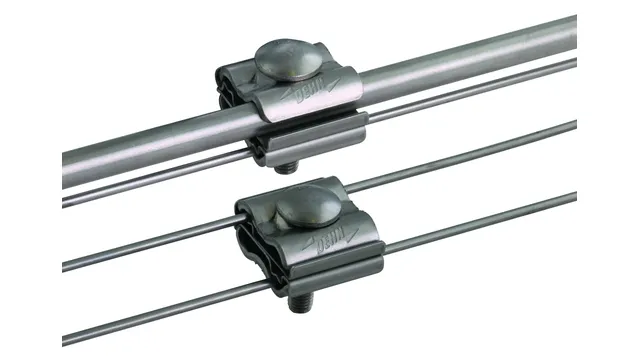

Potentialsteuerung
Gefährliche Schritt- und Berührungsspannung vermeiden: z.B. durch geprüfte Gittermatten.
/www.dehn.co.uk/store/f/51042366/HDVORSCHAU/319209.jpg)
319209
Kreuzstücke
Dauerhaft korrosionsbeständig durch NIRO (V4A). Für die ober- und unterirdische Verbindung von Rund- und Flachleitern.
/www.dehn.co.uk/store/f/52917262/HDVORSCHAU/860325.jpg)
860335
Bänder
Flachstahl zum Einsatz bei Erdungsanlagen, Blitzschutzanlagen und beim Ringpotentialausgleich.
/www.dehn.co.uk/store/f/51185977/HDVORSCHAU/832320.jpg)
/www.dehn.co.uk/store/f/48978521/HDVORSCHAU/472227.jpg)
472227
Potentialausgleichsschienen
Kupfer-Ausführung für 8 Anschlüsse. Zur Anbindung an die lokale Erdungsanlage.
/www.dehn.co.uk/store/f/44322537/HDVORSCHAU/785637.jpg)
/www.dehn.co.uk/store/f/44520975/HDVORSCHAU/766660.jpg)
766665
Zweipoliger Spannungsprüfer SPN
Prüfball mit Phasen-, Drehfeld- und Durchgangstest. Mit Verlängerungsspitzen auch in Freileitungsnetzen anwendbar.
/www.dehn.co.uk/store/f/52279763/HDVORSCHAU/745500.jpg)
745500
Erdungs– und Kurzschließvorrichtungen
Komplettes Set für Niederspannungs-Kabelverteiler im robusten Stahlblechkoffer.
/www.dehn.co.uk/store/f/45389908/HDVORSCHAU/785465.jpg)
785465
Abdecktücher und Isoliermatten
Zum Abdecken benachbarter, unter Spannung stehender Teile. Nennspannung bis 1000 V.
/www.dehn.co.uk/store/f/52125192/HDVORSCHAU/783020.jpg)
783003
Spannungsprüfer PHE 4 30 S
Spannungsfreiheit feststellen z.B. in der Trafostation des Ladeparks. Nennspannungsbereich 10 ... 30 kV, 50 Hz.
/www.dehn.co.uk/store/f/52281995/HDVORSCHAU/EuK_Konfigurator_16-9.jpg)
EuK-Konfigurator
Erdungs- und Kurzschließvorrichtung schnell und sicher zusammenstellen: Einfach online, mit dem EuK Konfigurator.
/www.dehn.co.uk/store/f/52736256/HDVORSCHAU/785900.jpg)
785906
Set DEHNcare PSA Indoor
Persönliche Schutzausrüstung gibt Sicherheit bei elektrischen Störlichtbögen. Zum Einsatz im Innenbereich.
/www.dehn.co.uk/store/f/52786041/HDVORSCHAU/782030a0003_16-9.jpg)
Downloads
| Broschüre | Elektromobilität | Schutzkonzepte für die Ladeinfrastruktur der Elektromobilität | .pdf 3.0 MB |
| Broschüre | Sichere Energie für die Industrie | Störlichtbogenschutzsystem | .pdf 1.3 MB |
| Broschüre | Intelligente Energienetze | Versorgungssicherheit heute und morgen | .pdf 3.8 MB |
| Broschüre | Power Quality | DEHNrecord Smart Device | .pdf 2.8 MB |
| Broschüre | DEHNconcept | Planung von Blitzschutzsystemen | .pdf 0.8 MB |
| Broschüre | DEHNguard | Blitz- und Überspannungsschutz für Gleichstromanwendungen bis zu 950 V | .pdf 0.3 MB |
| Broschüre | Prüf- & Testzentrum | DEHN prüft und analysiert | .pdf 2.4 MB |
| Flyer | Safety Kit | Schützen Sie ihre Mitarbeiter | .pdf 0.5 MB |
| Referenz | alpitronic | DC Ladestationen hypercharger | .pdf 0.9 MB |
| Referenz | Pfeffer | IPI intelligente Ortsnetzstationen | .pdf 0.8 MB |
| Referenz | Intilion | AC gekoppeltes Batteriespeicher-System | .pdf 0.8 MB |
| Referenz | Langmatz | Unterflur-Netzanschluss mit integriertem Blitz- und Überspannungsschutz | .pdf 1.3 MB |
| Schutzvorschlag | Batteriespeicher | Blitz- und Überspannungsschutz für Batteriespeicher | .pdf 2.4 MB |
| Schutzvorschlag | Elektromobilität | Erdungs- und Potentialausgleichsmaßnahmen für die Ladeinfrastruktur | .pdf 1.6 MB |
| Schutzvorschlag | Elektromobilität | Blitz- und Überspannungsschutz für Elektrobus-Ladestationen | .pdf 1.1 MB |
Wissen zur Schutzlösung
Egal ob im Bestand oder als kompletter Neuaufbau, egal ob für Wallboxen, Ladesäulen oder Busladestationen, unser Schutzvorschlag liefert Ihnen die notwendigen Konzepte für die Planung und Umsetzung eines umfassenden normgerechten Schutz-Systems.
Die Schutzvorschläge für Elektromobilität finden Sie hier im DEHN BLITZPLANER.
FAQs
Muss meine Ladesäule geerdet werden?
Dies ist abhängig von der Schutzart des Gehäuses der Ladesäule. Sind Blitzstromableiter Typ 1 verbaut, ist ein zusätzlicher separater Potentialausgleichsanschluss an die örtliche Erdung vorzunehmen. In der Praxis erfolgt die örtliche Erdung von Ladestationen auf Basis der DIN 18014 oder durch lokale Tiefenerder.
Benötige ich einen Äußeren Blitzschutz für meinen Ladepark?
Dies ist u.a. abhängig von den örtlichen Gegebenheiten sowie der Größe des Ladeparks. Auf Basis einer Risikoanalyse nach DIN VDE 0185-305 – 2 kann dies individuell bewertet werden.
Welche Kriterien sind bei der Auswahl der richtigen Blitzstrom- und Überspannungsableiter zu beachten?
Entscheidend ist der Installationsort des Ladepunkts bzw. der Systembestandteile der Ladeinfrastruktur. Wenn die Zuleitungen in Blitzschutzzone 0-A installiert werden, bzw. Trennungsabstände zu Äußeren Blitzschutzsystemen nicht eingehalten werden, sind Blitzstromableiter Typ 1 zu verwenden. Wenn der Ladepunkt und deren Zuleitungen in Blitzschutzzone 0-B installiert werden, sind zum Schutz Überspannungsableiter Typ 2 ausreichend.
Müssen Daten- und Kommunikationsleitungen vor Überspannungen geschützt werden?
Um einen wirksamen Schutz zu erreichen, ist es erforderlich, alle eingeführten kupferbasierenden Leitungen mit geeigneten Blitzstrom- und Überspannungsableitern zu schützen. Dies gilt auch für Daten- und Kommunikationsleitungen.
Welcher Blitz- und Überspannungsschutz sollte in einer Ladesäule auf jeden Fall installiert sein?
Gemäß DIN VDE 0100-443 stellen Überspannungsableiter Typ 2 wie z.B. DEHNguard oder DEHNcord 3P die Grundanforderung dar. Werden Ladesäulen in exponierten Bereichen wie auf freien Parkplatzflächen installiert, ist der Einsatz von Kombi-Ableiter Typ 1 + Typ 2, z.B. DEHNvap EMOB zu prüfen.
Was ist bei Blitzeinschlägen in Ladeparks hinsichtlich der Personengefährdung zu berücksichtigen?
Auf Basis einer individuellen Risikoanalyse ist zu bewerten, ob eine Gefährdung hinsichtlich Schritt- und Berührungsspannung im Aufenthaltsbereich von Personen entstehen kann. Ist dies der Fall, ist beispielsweise eine entsprechende Potentialsteuerung z.B. mittels blitzstromgeprüften Gittermatten vorzunehmen.
Welche Normen sind bei der Installation von Wallboxen und Ladesäulen bezüglich Überspannungsschutz zu berücksichtigen?
Grundsätzlich sind DIN VDE 0100-443, DIN VDE 0100-534 und DIN VDE 0100-722 zu berücksichtigen. Handelt es sich um Ladestationen mit direktem Anschluss an das Niederspannungsnetz, ist zusätzlich in Deutschland die VDE-AR-N 4100 zu berücksichtigen.
Schutz der Ladeinfrastruktur
Welche normativen Forderungen muss ich einhalten? Welche Maßnahmen sichern meine Ladestation auf der Basis des Blitz-Schutzzonen-Konzepts? Erfahren Sie mehr.
E-Mobility Flottenbetreiber
Schützen Sie Ihre Ladeinfrastruktur vor Schäden durch Blitze und Überspannungen - von der Trafostation über die Ladesäule bis zum Elektrofahrzeug.
Sie haben Fragen zum Schutz von Busladestationen?
Wir beantworten gerne Ihre Fragen zum Schutz von Busladestationen. Schreiben Sie uns, rufen Sie uns unter +49 9181 906 1750 an oder vereinbaren Sie ganz einfach einen Termin, zu dem wir Sie zurückrufen können. Wir freuen uns auf Ihre Kontaktaufnahme.
